随着科学技术的飞速发展，各行各业都在努力与现代先进技术接轨，通过科技手段提高自身的优势，特色农产品电商大数据可视化平台的设计主要是对系统所要实现的功能进行详细考虑，确定所要实现的功能后进行界面的设计，在这中间还要考虑如何可以更好的将功能及页面进行很好的结合，方便用户可以很容易明了的找到自己所需要的信息，还有系统平台后期的可操作性，通过对信息内容的详细了解进行技术的开发。

关键词：特色农产品电商大数据可视化平台；Java语言；SpringBoot框架；Mysql数据库

Abstract

With the rapid development of science and technology, various industries are striving to integrate with modern advanced technology and improve their own advantages through technological means. The design of agricultural product trading platforms in poverty-stricken areas mainly involves detailed consideration of the functions to be implemented by the system, determining the functions to be implemented, and then designing the interface. In the process, it is also necessary to consider how to better integrate the functions and pages, Convenient for users to easily and clearly find the information they need, as well as the operability of the system platform in the later stage. Through a detailed understanding of the information content, technical development can be carried out.

The basic idea of this design is to develop a poverty-stricken agricultural product trading platform using the Springboot framework, using Java as the development language and MySQL as the database. The test results show that the poverty-stricken agricultural product trading platform can achieve basic management functions in a simple and lightweight way, reduce development complexity, improve system maintainability, and have certain application value.

Keywords: Agricultural product trading platform in poverty-stricken areas; Java language; SpringBoot framework; MySQL database

1 绪论

1.1 选题背景及意义

随着人们对健康和绿色食品的需求增加，特色农产品的市场需求也在扩大。然而，传统的农产品销售渠道面临着信息不对称和交易成本高等问题。为解决这些挑战，开发一款基于Spring Boot的特色农产品电商大数据可视化平台具有重要的研究意义。该平台能够促进农产品产业升级，提高交易效率，实现农产品大数据分析和数据可视化展示。通过直接连接农产品与消费者，打破传统渠道限制，该平台能够提升农产品的销售和推广效果，帮助农民了解市场需求，优化生产和销售策略。同时，通过收集和分析用户行为和销售数据，以及实现数据可视化展示，该平台为决策者提供重要依据，实现更好的农产品产业链管理和决策。

1.2 研究开发现状分析

特色农产品电商大数据可视化平台在国内外都受到了广泛的关注和重视。在国外一些平台已经取得了显著的成功。例如亚马逊、淘宝等电商巨头，通过建立完善的交易平台，为贫困地区的农产品提供了更广阔的销售渠道。这些平台通过精准对接市场需求，提供多元化的销售策略，大大提高了农产品的销售量和销售效率。

在国内，随着政府对扶贫工作的重视和农村电商的快速发展。越来越多的农产品交易平台涌现出来。例如。“扶贫832”平台就是其中之一，该平名由政府主导，通过线上线下结合的方式为贫困地区的农产品提供了一个稳定的销售渠道。此外，还有一些社会企业也参与到农产品交易平台的建设中来。如拼多多、阿里等，它们通过创新的商业模式和营销策略，为农产品提供了更多的销售机会。

总体来说,特色农产品电商大数据可视化平台的动究和实践在国内外的电商领域中得到了广泛的关注和推广。未来，随着技术的不断进步和市场的不断扩大，相信这一领域还将有更大的发展空间和潜力。

1.3 主要研究内容

对于网站的前台设计，要保证主界面的整洁有序，能够抓住人的眼球，不会产生视觉疲劳，更重要的是，带给人容易操作的直观感受，这样才能留住用户去进行使用，增加三分热度的延续期。在系统的后台设计上，要采取非常简洁有效的技术，开发方便的同时，便于以后的维护。我们不但要确保所有的功能都能够满足用户的需求，用户还要能自己主动通过网站去实现想要的操作，而管理者的简单通过网站对用户的需求情况进行了解和管理。为达到这一目的，提出以下目标：

（1）用户可以实时查看最新的农产信息，以及相关资讯；

（2）用户可以对比各大水果的信息，选择自己较为满意的农产；

（3）管理员可以在后台方便管理前台网页的各种信息；

（4）管理员可以方便查询、汇总用户的使用状态。

1.4论文章节安排

第1章绪论

从开发系统的背景、意义、以及系统的发展状况，详细描述了系统的在哪些方面能得到应用、然后对本文分结构。

第2章系统分析

可行性分析概述、用户需求调研、系统业务流程分析、系统数据组成。

第3章系统设计

系统网络结构设计、系统总体设计、系统功能模块的划分、系统功能模块的需求，数据库设计概述、数据库概述结构设计、数据库逻辑结构设计。

第4章系统的实现

实习作业模块的实现、教师评分模块设计、单位成绩模块的实现。

第5章系统测试

系统编码实现后，需要进行测试，测试包括黑盒测试和白盒测试，本系统采用黑盒测试，通过输入不同组的测试数据进行测试的功能模块测试。

第6章结论与展望

2.特色农产品电商大数据可视化平台系统分析

本章内容概括了特色农产品电商大数据可视化平台的可行性分析、功能分析以及用例分析。

2.1 可行性分析

2.1.1技术可行性分析

特色农产品电商大数据可视化平台存储所使用的是Mysql数据库以及开发中所使用的是IDEA、Tomcat这些开发工具的使用，能够给我们的编写工作带来许多的便利。系统使用SpringBoot框架进行开发，使系统的可扩展性和维护性更佳。

2.1.2经济可行性分析

在开发特色农产品电商大数据可视化平台中所使用的开发软件像IDEA开发工具、Tomcat8.0服务器、Mysql5.7数据库、Photoshop图片处理软件等，这些都是开源免费的，而且系统的开发工具从网上都可以直接下载，因此在经济方面是可行的。

2.1.3操作可行性分析

此次项目设计的时候我参考了很多类似系统的成功案例，对它们的操作界面以及功能都进行了系统的分析，将众多案例结合在一起，突出以人为本简化操作，所以具有基本计算机知识的人都会操作本项目。因此操作可行性也没有问题。

2.2 系统功能分析

2.2.1 功能性分析

特色农产品电商大数据可视化平台我划分为了用户管理模块和管理员以及下销售人员模块三大大部分。

前台用户管理模块：

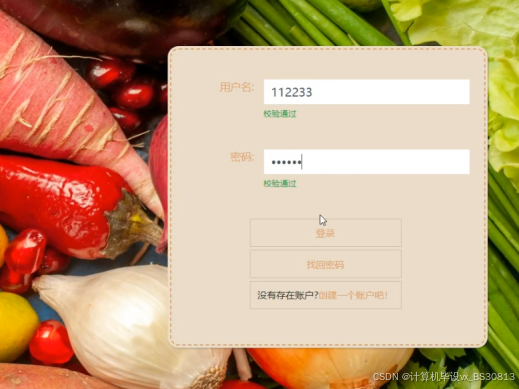

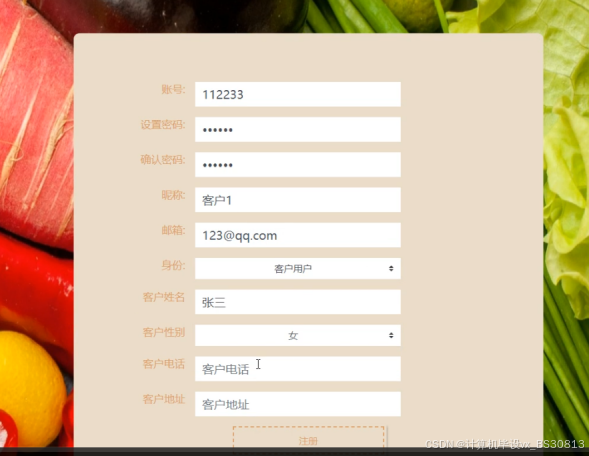

（1）注册登录：当用户想要对系统中所实现的功能进行查询管理的时候，就必须进行登录到系统当中，如果没有账号的话，在登录界面，点击“注册”按钮就会跳转到注册的界面，根据提示填写好注册信息，添加提交，用户的信息在数据库中就添加完成了，然后再输入填写好的账号和密码进行登录；

（2）通知公告：点击“通知公告”这个菜单，可以查看到系统中管理员发布的所有通知公告；

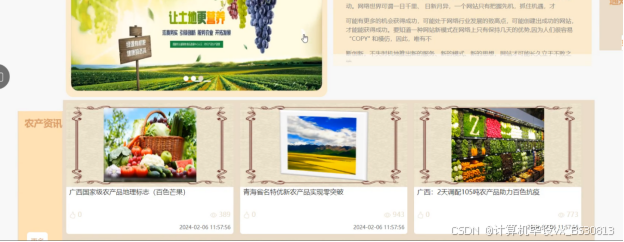

（3）农产资讯：点击“农产资讯”这个菜单，可以查看到系统中所有添加的农产资讯，支持通过关键词进行查询，如果想要了解某一农产资讯的详细信息，点击后面的“详情”会进入详情查看界面，可以对农产资讯进行查看、点赞、收藏、评论等操作；

（4）农产信息：用户可在此页面查看农产的价格、产地、库存、类型、保质期限等信息，并进行购买，系统会根据用户的购买量和频次进行选择性推荐；

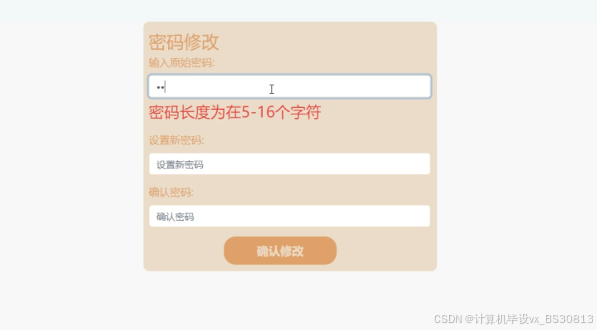

（5）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改+自己收藏的信息进行管控。

（6）个人中心：在个人中心里面用户可以对个人首页、购买订单、物流配送、收藏等进行查看。

后台管理员管理模块：

轮播图管理：管理员可以对特色农产品电商大数据可视化平台中的轮播图信息进行发布和维护。

（2）通知公告管理：管理员可以对特色农产品电商大数据可视化平台中的通知公告进行发布和维护。

（3）系统用户：管理员可以对前台上注册过的用户信息进行管控，同时可以对管理员的信息进行管理。

（4）资源管理：管理员可以对特色农产品电商大数据可视化平台中的农产资讯、资讯分类信息进行发布和维护。

（5）购买订单管理：管理员可以查看各类农产的购买情况，订单数量。

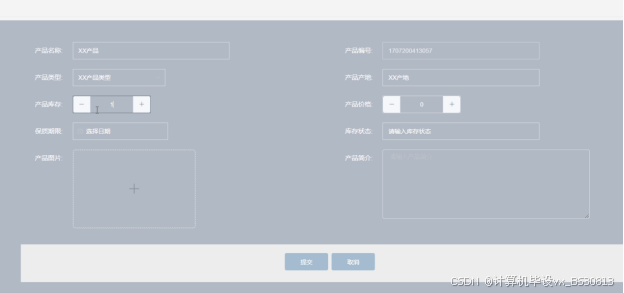

（6）农产信息管理：管理员可以查看各类农产的库存情况。

（7）物流配送管理：管理员可以查看订单的物流配送情况，及时跟进。

（8）补货入库管理：管理员可以查看各类农产的补货入库情况。

（9）产品类型管理：管理员可以在系统内对农产类型就行添加、删除和修改，系统会反映出每类农产的库存数量，当达到预警值时会发出提醒。

销售人员管理模块

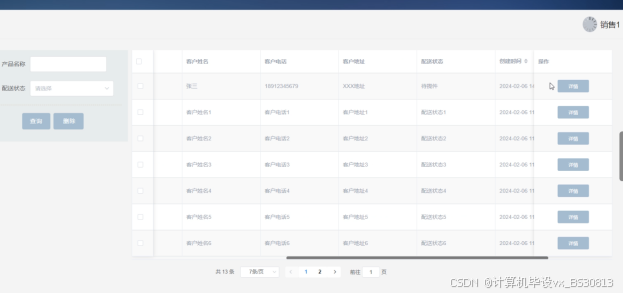

（1）物流配送管理：销售人员可以对客户的订单物流信息进行增删改查，并且及时更新物流状态。

（2）农产信息管理：销售人员可以管理员可以查看各类农产的库存情况，对用户取消的退款进行审核回复和查询。

（3）购买订单管理：销售人员可以对可以查看各类农产的购买情况，订单数量，确定发货与否。

2.2.2 非功能性分析

特色农产品电商大数据可视化平台的非功能性需求比如特色农产品电商大数据可视化平台的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1特色农产品电商大数据可视化平台非功能需求表

安全性	主要指特色农产品电商大数据可视化平台数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指特色农产品电商大数据可视化平台能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响特色农产品电商大数据可视化平台占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着特色农产品电商大数据可视化平台的页面展示内容进行操作，就可以了。
可维护性	特色农产品电商大数据可视化平台开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

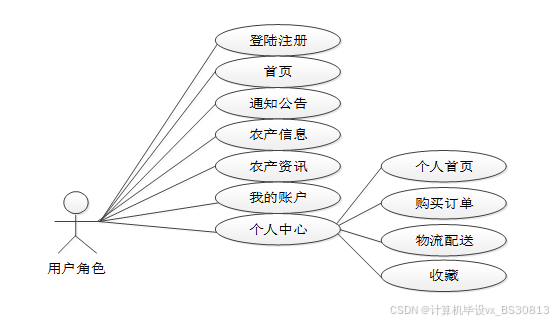

特色农产品电商大数据可视化平台的完整UML用例图分别是图2-1和图2-2及图2-3。在参与者上包括用户和销售人员以及管理员。前台上用户角色用例包括用户是注册成为我们正是的用户、用户登录、通知公告、农产资讯、商城中心、农产信息管理（我的购物车、我的订单、我的地址）、贫困地区帮扶、我的账户、物流信息、取消订单、退款信息、物流配送、收藏。用户角色用例如图2-1所示。

图2-1 特色农产品电商大数据可视化平台用户角色用例图

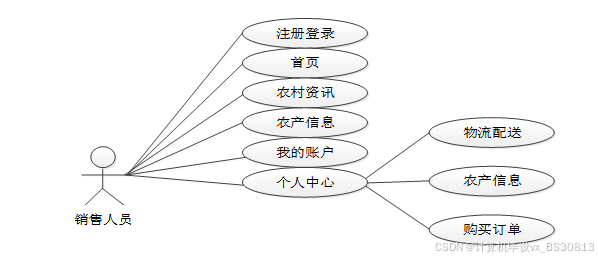

销售人员可以进行登录、后台首页、物流信息管理、取消订单管理、退款信息管理、农产信息管理（农产中心、订单列表、物流配送）等。销售人员角色用例如图2-2所示。

图2-2 特色农产品电商大数据可视化平台销售人员角色用例图

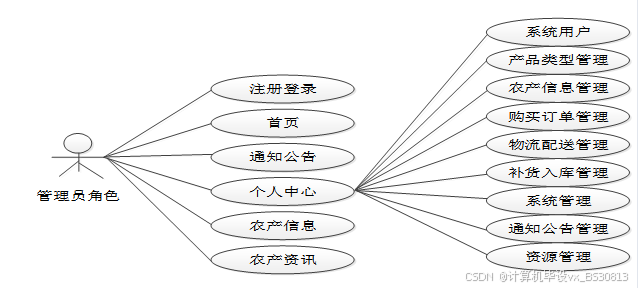

web后台管理上的管理员是维护整个特色农产品电商大数据可视化平台中所有数据信息的，管理员可以进行登录、系统用户（管理员、普通用户、销售人员）、贫困地区帮扶、物流信息管理、取消订单管理、退款信息管理、系统管理、通知公告管理、资源管理（农产资讯、资讯分类）、农产信息管理（商城中心、分类列表、订单列表、物流配送）、权限列表等。管理员角色用例如图2-3所示。

图2-3 特色农产品电商大数据可视化平台管理员角色用例图

2.4 业务流程分析

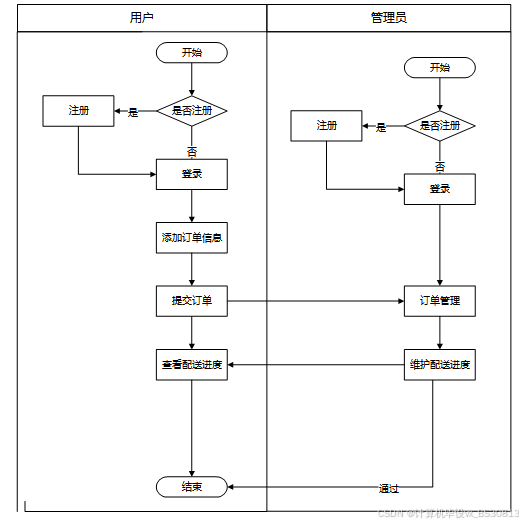

特色农产品电商大数据可视化平台的基本业务流程图如图2-4所示：

图2-4业务流程图

2.5本章小结

本章主要通过对特色农产品电商大数据可视化平台的可行性分析、功能需求分析、系统用例分析，确定整个特色农产品电商大数据可视化平台要实现的功能。同时也为特色农产品电商大数据可视化平台的代码实现和测试提供了标准。

3 特色农产品电商大数据可视化平台总体设计

本章主要讨论的内容包括特色农产品电商大数据可视化平台的功能模块设计、数据库系统设计。

3.1 系统架构设计

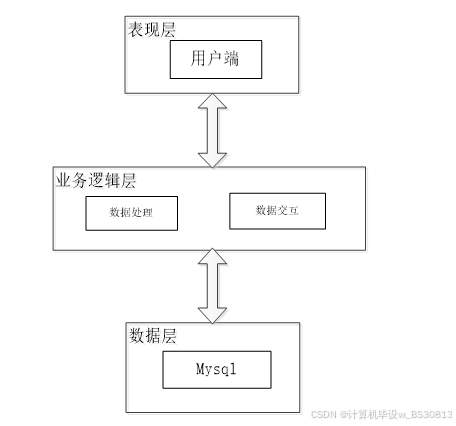

本特色农产品电商大数据可视化平台从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图3-1特色农产品电商大数据可视化平台系统架构设计图

表现层（UI）：也称为UI层，负责实现特色农产品电商大数据可视化平台的用户界面交互功能。良好的UI设计能够提升用户体验和舒适度，并要求适应不同版本和分辨率的平台，以确保良好的兼容性。UI交互功能需要与业务逻辑层进行有效对接，确保用户交互操作得到相应的结果。

业务逻辑层（BLL）：主要负责处理特色农产品电商大数据可视化平台的数据处理功能。用户从表现层传输的数据经过业务逻辑层进行处理，并将处理后的数据传递给数据层。系统从数据层读取的数据也经过业务逻辑层进行处理后，再传递给表现层。

数据层（DL）：在特色农产品电商大数据可视化平台中，数据存储和管理主要通过数据库来实现，通常使用MySQL等关系型数据库。因此，数据层主要负责特色农产品电商大数据可视化平台的数据存储和管理功能。由于服务层的部分可以整合到业务逻辑层中，数据层中主要包含数据库相关的操作。

3.2 系统模块设计

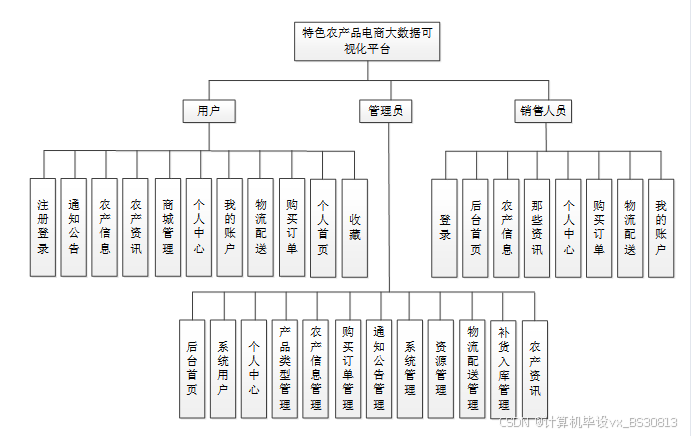

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本特色农产品电商大数据可视化平台中的用例。那么接下来就要开始对本特色农产品电商大数据可视化平台的架构、主要功能和数据库开始进行设计。特色农产品电商大数据可视化平台根据前面章节的需求分析得出，其总体设计模块图如图3-2所示。

图3-2 特色农产品电商大数据可视化平台功能模块图

3.3 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.3.1 数据库概念结构设计

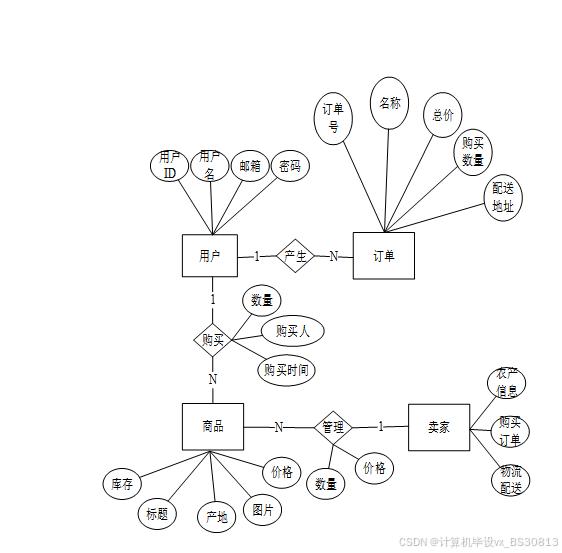

下面是整个特色农产品电商大数据可视化平台中主要的数据库表总E-R实体关系图。

图3-3 特色农产品电商大数据可视化平台总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中特色农产品电商大数据可视化平台中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表agricultural_information (农产信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	agricultural_information_id	int	10	0	N	Y		农产信息ID
2	product_name	varchar	64	0	Y	N		产品名称
3	product_number	varchar	64	0	Y	N		产品编号
4	product_type	varchar	64	0	Y	N		产品类型
5	product_origin	varchar	64	0	Y	N		产品产地
6	product_inventory	int	10	0	Y	N	0	产品库存
7	product_price	int	10	0	Y	N	0	产品价格
8	shelf_life	date	10	0	Y	N		保质期限
9	inventory_status	varchar	64	0	Y	N		库存状态
10	product_images	varchar	255	0	Y	N		产品图片
11	product_introduction	text	65535	0	Y	N		产品简介
12	hits	int	10	0	N	N	0	点击数
13	praise_len	int	10	0	N	N	0	点赞数
14	recommend	int	10	0	N	N	0	智能推荐
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表customer_users (客户用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	customer_users_id	int	10	0	N	Y		客户用户ID
2	customer_name	varchar	64	0	Y	N		客户姓名
3	customer_gender	varchar	64	0	Y	N		客户性别
4	customer_phone_number	varchar	64	0	Y	N		客户电话
5	customer_address	varchar	64	0	Y	N		客户地址
6	examine_state	varchar	16	0	N	N	已通过	审核状态
7	user_id	int	10	0	N	N	0	用户ID
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表logistics_distribution (物流配送)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	logistics_distribution_id	int	10	0	N	Y		物流配送ID
2	order_number	varchar	64	0	Y	N		订单编号
3	product_name	varchar	64	0	Y	N		产品名称
4	purchase_quantity	int	10	0	Y	N	0	购买数量
5	customer_users	int	10	0	Y	N	0	客户用户
6	customer_name	varchar	64	0	Y	N		客户姓名
7	customer_phone_number	varchar	64	0	Y	N		客户电话
8	customer_address	varchar	64	0	Y	N		客户地址
9	delivery_status	varchar	64	0	Y	N		配送状态
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表product_type (产品类型)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	product_type_id	int	10	0	N	Y		产品类型ID
2	product_type	varchar	64	0	Y	N		产品类型
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表purchase_order (购买订单)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	purchase_order_id	int	10	0	N	Y		购买订单ID
2	order_number	varchar	64	0	Y	N		订单编号
3	product_name	varchar	64	0	Y	N		产品名称
4	product_number	varchar	64	0	Y	N		产品编号
5	product_price	int	10	0	Y	N	0	产品价格
6	purchase_date	date	10	0	Y	N		购买日期
7	purchase_quantity	int	10	0	Y	N	0	购买数量
8	total_price	varchar	64	0	Y	N		合计总价
9	customer_users	int	10	0	Y	N	0	客户用户
10	customer_name	varchar	64	0	Y	N		客户姓名
11	customer_phone_number	varchar	64	0	Y	N		客户电话
12	customer_address	varchar	64	0	Y	N		客户地址
13	order_status	varchar	64	0	Y	N		订单状态
14	pay_state	varchar	16	0	N	N	未支付	支付状态
15	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
16	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
17	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表replenishment_storage (补货入库)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	replenishment_storage_id	int	10	0	N	Y		补货入库ID
2	product_name	varchar	64	0	Y	N		产品名称
3	product_number	varchar	64	0	Y	N		产品编号
4	product_type	varchar	64	0	Y	N		产品类型
5	replenishment_date	date	10	0	Y	N		补货日期
6	replenishment_quantity	int	10	0	Y	N	0	补货数量
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表sales_personnel (销售人员)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sales_personnel_id	int	10	0	N	Y		销售人员ID
2	sales_name	varchar	64	0	Y	N		销售姓名
3	sales_gender	varchar	64	0	Y	N		销售性别
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表sensitive_vocabulary (敏感词汇)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sensitive_vocabulary_id	int	10	0	N	Y		敏感词汇ID
2	sensitive_vocabulary	varchar	64	0	Y	N		敏感词汇
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.4本章小结

整个特色农产品电商大数据可视化平台的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 特色农产品电商大数据可视化平台详细设计与实现

特色农产品电商大数据可视化平台的详细设计与实现主要是根据前面的特色农产品电商大数据可视化平台的需求分析和特色农产品电商大数据可视化平台的总体设计来设计页面并实现业务逻辑。主要从特色农产品电商大数据可视化平台界面实现、业务逻辑实现这两部分进行介绍。

4.1 前台首页界面

在特色农产品电商大数据可视化平台的前台首页界面上采用了上+中+下的方式来布局界面，最右上角是登录+注册+搜索这三个链接，下面依次是导航栏+轮播图以及下面的公告栏，下面依次是推荐的农产品信息展示，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.2 用户注册界面

不是特色农产品电商大数据可视化平台中正式用户的是可以在线进行注册的，当填写上自己的账号+设置密码+确认密码+昵称+邮箱+身份+手机号+身份+用户名称+性别等信息后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2 前台用户注册界面图

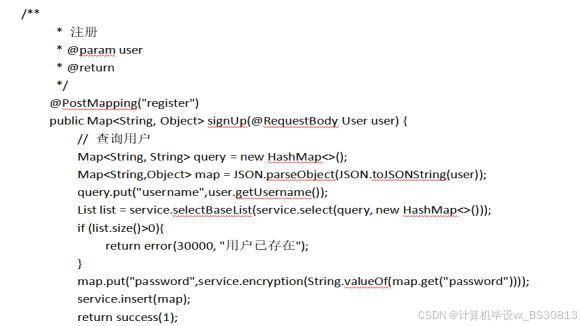

注册代码如下：

4.3 用户登录界面

特色农产品电商大数据可视化平台中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到特色农产品电商大数据可视化平台的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

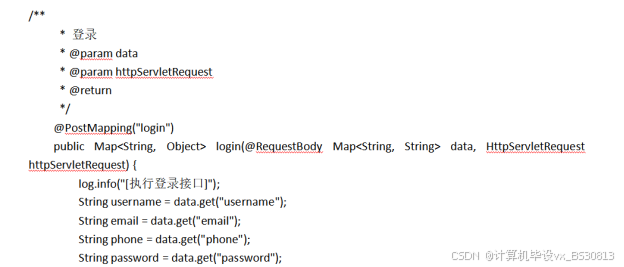

登录代码如下：

4 .4密码修改模块

用户使用该系统注册完成后，用户对登录密码有修改需求时，系统也可以提供用户修改密码权限。系统中所有的操作者能够变更自己的密码信息，执行该功能首先必须要登入系统，然后选择密码变更选项以后在给定的文本框中填写初始密码和新密码来完成修改密码的操作。在填写的时候，假如两次密码填写存在差异，那么此次密码变更操作失败，界面如下图4-4所示。。

4-4 密码修改界面图

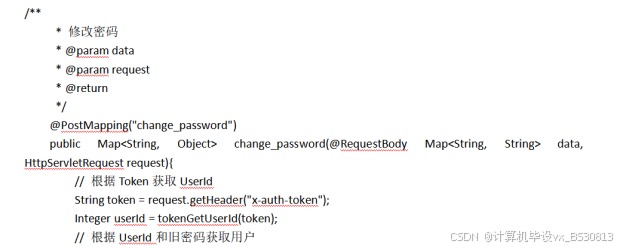

密码修改代码如下：

4.5系统用户界面

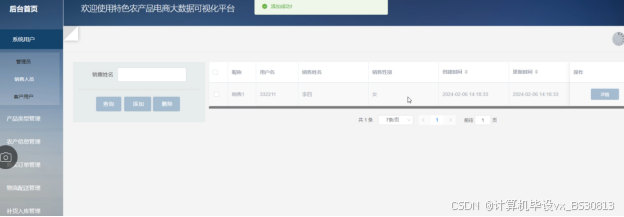

管理员可以查看某一用户详情，可以对系统用户进行查询、重置、添加和删除操作，系统用户界面如下图4-5所示：

图4-5系统用户界面图

系统用户管理代码如下：

4.6 农产资讯界面

当访客点击特色农产品电商大数据可视化平台中导航栏上的“农产资讯”后将会进入到该“农产资讯”列表的界面，然后选择想要看的农产资讯信息，点击进入到详细界面，可进行点赞、收藏或发表评论等操作，农产资讯界面如下图4-6所示。农产资讯由管理员后台进行添加，添加农产资讯如下图4-7所示。

图4-6农产资讯界面图

4-7管理员添加农产资讯界面图

4.7 物流配送界面

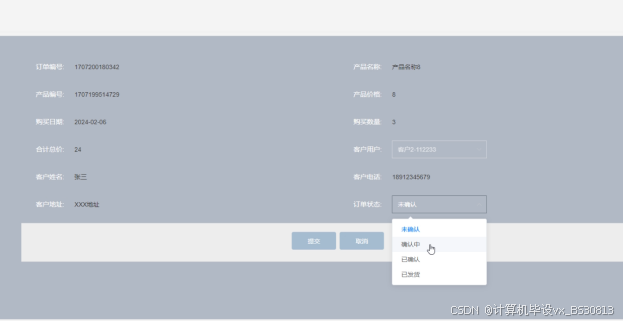

用户在“物流配送”页面可以查询订单的配送详细信息，对已收到货的订单进行签收等操作，物流配送界面如下图4-8所示。物流配送信息由销售人员添加，如图4-9所示。

图4-8物流配送界面

图4-9 销售人员管理物流配送界面图

5系统测试

系统的前台、后台、数据库完成以后，这个系统才算是完成了一半，我们在这之后要对系统进行最后的一个阶段，那就是测试了，测试对一个系统来说是非常重要的，有的时候开发完一个系统，如果测试不合格的话，这个系统是没有办法进行投入使用的，所有我们要用测试对系统的功能进行检验，把不完善的功能尽量完善，把出现的bug解决掉，然后给用户呈现出一个完美的系统。通过对系统最后一步的测试，使得开发人员对自己的系统更加有信心，更加积极的为后期的系统版本的更新提供支持。

5.1系统测试的目的

一个系统测试的目的就是检验系统在真正的工作环境、条件下是不是能够正常运行，各种功能能不能符合设计的要求，通过测试发现系统当中存在的一些潜在的错误，然后对系统进行改进，使得系统最终以完美的形式展现给用户，提高用户使用过程中的体验度，真正达到项目的实际使用目的。

5.2 系统测试用例

系统测试包括：管理员登录功能测试、商城中心查看功能测试、农产添加功能测试、加入购物车购买功能测试，如表5-1、5-2、5-3、5-4所示：

管理员登录功能测试：

表5-1 管理员登录功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
登录模块测试	登录成功的情况	管理员可以通过浏览器进入到特色农产品电商大数据可视化平台后台登录界面，输入用户名：admin和密码admin后，点击“登录”按钮。	成功登录到管理员管理的界面	正确
登录模块测试	登录失败的情况	管理员可以通过浏览器进入到特色农产品电商大数据可视化平台后台登录界面，输入用户名：admin和密码111后，点击“登录”按钮。	系统提示“用户名和密码不匹配”	正确

农产资讯查看功能测试：

表5-2 农产资讯查看功能测试表

测试名称	测试功能	操作过程	预期结果	测试结果
查询农产资讯信息功能测试	查询成功的情况	用户在导航栏中点击“农产资讯”，输入关键词查询农产，输入的农产在系统中存在，显示查询农产信息	查询成功	正确

农产信息管理农产添加界面测试：

表5-3 销售人员添加农产界面测试表

测试名称	测试功能	操作过程	预期结果	测试结果
农产添加模块测试	农产添加成功的情况	在“农产信息管理”菜单中会显示出所有的农产信息，点击“添加”，输入农产信息，输入正确的信息后，点击“提交”按钮。	提示添加成功	正确
农产添加模块测试	农产添加失败的情况	在“农产信息管理”菜单中会显示出所有的农产信息，点击“添加”，不输入标题，其他信息正常填写后，点击“提交”按钮。	提示“添加失败，标题不能为空”	正确

5.3 系统测试结果

本次开发的系统主要是特色农产品电商大数据可视化平台是帮助贫困地区农产品的销售、购买的系统，主要功能就是实现用户的在线购买，通过对管理员登录、农产查询、农产添加、加入购物车购买这几个方面的测试可以看出系统的基本可以实现用户对农产购买的功能，而且在测试的过程中也对界面的展示进行了查看，发现界面并没有出现扭曲、混乱等情况，能够满足用户的需求，系统运行良好，是可以进行投入使用的。一个系统设计好后，就会进入测试阶段，测试的目标是检验设计好的网站是否可以正常无误的运行，尽可能的发现网站的问题，已使后期网站投入使用后网站尽少出错。

结论

本系统通过对java和Mysql数据库的简介，从硬件和软件两反面说明了特色农产品电商大数据可视化平台的可行性，本文结论及研究成果如下：实现了java与Mysql相结合构建的特色农产品电商大数据可视化平台，网站可以响应式展示。通过本次特色农产品电商大数据可视化平台的研究与实现，我感到学海无涯，学习是没有终点的，而且实践出真知，只有多动手才能尽快掌握它，经验对系统的开发非常重要，经验不足，就难免会有许多考虑不周之处。比如要有美观的界面，更完善的功能，才能吸引更多的用户。

由于在此之前对于java知识没有深入了解，所以从一开始就碰到许多困难，例如一开始的页面显示不规范、数据库连接有问题已经无法实现参数的传递等等，不过通过在网上寻找有关资料以及同学的帮助下最后都得到了解决，在此过程中，我不仅学到了很多知识，也提高了自己解决问题的能力，尤其是学会如何从大量的信息中筛选出所需有用的信息，同时我更加深刻的体会到了，虽然书本上的大部分知识都是有价值，正确的，但实际上每个人编程的思路和对数据处理的方法、思想都是不同的，这就要求我们一定要通过实践才能找到解决问题的方案。在此次毕业设计活动中，我不断的提高了自己，也得到了宝贵的经验，我相信这些对我以后的发展都会有很大帮助。

通过这次特色农产品电商大数据可视化平台的开发，我参考了很多相关系统的例子，取长补短，吸取了其他系统的长处，逐步对该系统进行了完善，但是该系统还是有很多的不足之处，有待以后进一步学习。

实践证明，特色农产品电商大数据可视化平台有着非常好的发展前景，经过测试运行，系统各项功能都十分完善，界面漂亮，使用方便，操作容易，在技术理论上已经成熟

参考文献

[1]Tatsuki S ,Fusaomi N ,Koki A , et al.Enhancing defective region visualization in industrial products using Grad-CAM and random masking data augmentation[J].Artificial Life and Robotics,2023,29(1):62-69.

[2]陈见辉.信息化处理视域下数字农业产业结构发展路径研究——以周口农高区数字农业管理为例[J].山西农经,2023,(16):33-35.DOI:10.16675/j.cnki.cn14-1065/f.2023.16.010.

[3]Shruti B ,Satish A ,Amit A .P06-009-23 Child Undernutrition in India: Data Visualization and Product Development[J].Current Developments in Nutrition,2023,7(S1):

[4]胡世洋,刘威.基于FineBI的农产品产销数据的可视化研究[J].电脑知识与技术,2023,19(15):54-58+65.DOI:10.14004/j.cnki.ckt.2023.0811.

[5]B. A C ,Laura M ,E. B B .Data visualization explorer: A tool for participant representation in pivotal trials of FDA-approved medicinal products[J].Patterns,2023,4(5):100713-100713.

[6]王文铎.基于RoBERTa模型的农产品在线评论情感分析及可视化研究[D].吉林农业大学,2023.DOI:10.27163/d.cnki.gjlnu.2023.001032.

[7]姜春云.基于CiteSpace的国内农村电商研究热点分析[J].中国商论,2023,(04):8-10.DOI:10.19699/j.cnki.issn2096-0298.2023.04.008.

[8]Jin-chuang Z ,Zhen M ,Qiong-ling C , et al.Plant-based meat substitutes by high-moisture extrusion: Visualizing the whole process in data systematically from raw material to the products[J].Journal of Integrative Agriculture,2022,21(8):2435-2444.

[9]李闪闪,刘解放.基于数据可视化的农村电子商务热点研究[J].时代经贸,2022,19(06):31-36.DOI:10.19463/j.cnki.sdjm.2022.06.026.

[10]Zhao R ,Luo L ,Li P , et al.An industrial heterogeneous data based quality management KPI visualization system for product quality control[J].Assembly Automation,2022,42(6):796-808.

[11]朱洪云,王金兵.武梅农业合作社数据可视化技术应用分析[J].山西农经,2021,(24):77-80.DOI:10.16675/j.cnki.cn14-1065/f.2021.24.028.

[12]Rameshwar D ,J D B ,Gary G , et al.The role of alliance management, big data analytics and information visibility on new-product development capability.[J].Annals of operations research,2021,(prepublish):21-25.

[13]王晓华.数据驱动的可持续农产品供应链因素与管理框架[J].吉林广播电视大学学报,2021,(06):98-101.

[14]李素芳.市（县）级农业大数据管理平台研究[D].成都大学,2021.DOI:10.27917/d.cnki.gcxdy.2021.000072.

[15]Liu X ,Yang X .A visualization framework for product manufacturing data[J].Procedia CIRP,2021,1041046-1051.

[16]姜赵,谢晓伟.基于Python的数据可视化应用与研究[J].科学技术创新,2020,(30):88-89.

[17]Sustainability Research; Reports from King Faisal University Add New Data to Research in Sustainability Research (Smartphone Application Using a Visual Programming Language to Compute Drying/Solar Drying Characteristics of Agricultural Products)[J].Agriculture Week,2020,434-.

[18]金煜现,朱永杰.林业统计数据可视化系统研建——以林产品产量数据为例[J].福建林业科技,2020,47(03):51-55.DOI:10.13428/j.cnki.fjlk.2020.03.010.

[19]崔晓军,高子航.基于GIS与云计算的温州市农业大数据可视化平台研究[J].电脑编程技巧与维护,2020,(04):113-115.DOI:10.16184/j.cnki.comprg.2020.04.040.

[20]张倩,基于GIS的农特产品时空数据可视化管理系统.四川省,阿坝州自然资源与科技信息研究所,2020-03-25.

致谢

通过这样设计与开发这样一个系统，首先向我们老师、同学和朋友表达真诚的感谢。没有指导老师的指导和平日子的教导，我也不能够学到如此多的专业知识。另外，也佩服老师兢兢业业的工作态度，给我们做好了表率。系统开发技术要学习的东西很多，前台框架、后台框架、业务流程、数据结构、操作系统等各种知识非常的丰富，都需要慢慢的专研。在这里，首先感谢老师细心的教导，我只想说一句：“老师，谢谢您，您辛苦了！有您在，大学生活才更加的充实。”另外，我要感谢我的室友，由于知识掌握得不够产生各种问题，正因为有了你们的帮忙，给我提出很多很好的建议，才能更好的解决系统开发问题。同时，我也应该感谢那些计算机专业的先哲们，正是由于有这么一群人，才能把这样的专业研究得如此透彻，才能助力新世界的诞生。你们的理论，是我们一生学习的内容，你们的成就，是我们一生追求的目标。

最后，也希望自己在未来的道路上能够走得更远，不辜负在大学的学习，以及老师们的细致的教导。
