如何1人5天开发超炫酷3D数据可视化大屏
前言最近上线的项目如上。本次将会围绕这一大屏应用的部分技术进行分享，其中包含以下内容：路径能量光罩于噪声处理bloom辉光飞线视频材质的应用1. 路径路径可以说是我们在可视化开发中较为常...
·
前言
最近上线的项目如上。
本次将会围绕这一大屏应用的部分技术进行分享，其中包含以下内容：
路径
能量光罩于噪声处理
bloom辉光
飞线
视频材质的应用
1. 路径
路径可以说是我们在可视化开发中较为常用了。
线的显示本身是路径，飞线的方向需要路径，物体按照某轨道移动也需要路径。
1.1 路径移动
路径移动的实现很简单，使用THREE.CurvePath插值工具配合动画工具就可以达到效果。
这里与@tweenjs/tween.js配合使用，编写了一个简单的函数，让某一物体沿着特定路径均匀移动。
/**
* @param {THREE.CurvePath} curve 曲线工具
* @param {Object} object 要移动的Object3d对象
* @param {Number} duration 动画时间
*/
export function pathNavigation(curve, object, duration = 2000) {
return new Promise((resolve) => {
const tween = new TWEEN.Tween({ t: 0 });
tween.to({ t: 1 }, duration);
tween.onUpdate(({ t }) => {
object.position.copy(curve.getPoint(t)); // 每帧更新位置
});
tween.onComplete(resolve);
tween.start();
});
}
// 使用方法：
const curve = new THREE.CurvePath();
curve.push(/* line1 */);
curve.push(/* line2 */);
curve.push(/* line3 */);
const geometry = new THREE.BoxGeometry( 1, 1, 1 );
const material = new THREE.MeshBasicMaterial( {color: 0x00ff00} );
const cube = new THREE.Mesh( geometry, material );
scene.add( cube );
pathNavigation(curve, cube, 5000)

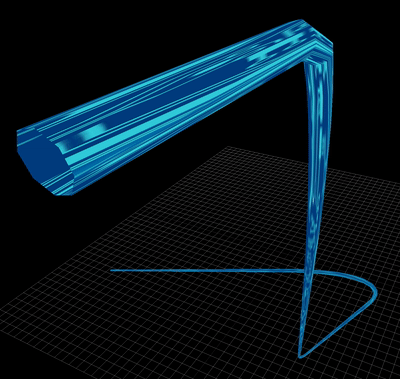

1.2 路径工具
通常我们的路径都是直角拐线，或者就是一个贝塞尔曲线实现的抛物线。
这里我们将二者结合写了一个简单的工具，在两个线段的拐角处会用三维二次贝塞尔曲线实现圆角拐角。
该组件继承自THREE.CurvePath，以支持相应的函数。
分别使用THREE.LineCurve3作为直线、THREE.QuadraticBezierCurve3作为拐角。
import * as THREE from 'three';
class CustomCurve extends THREE.CurvePath {
constructor(nodes = [], radius = 0.8) {
super();
radius = 0.5 + radius / 2;
if (nodes.length < 2) {
return;
}
nodes.forEach((item, index) => {
if (index) { // filter: first
const end = new THREE.Vector3(...item);
const start = new THREE.Vector3(...nodes[index - 1]);
let left = start.clone();
let right = end.clone();
if (index !== 1) {
left = start.clone().sub(end).multiplyScalar(radius).add(end);
}
if (nodes.length !== index + 1) {
right = end.clone().sub(start).multiplyScalar(radius).add(start);
}
this.curves.push(new THREE.LineCurve3(left, right));
}
if (index && nodes.length !== index + 1) { // filter: first and last
const center = new THREE.Vector3(...item);
const start = new THREE.Vector3(...nodes[index - 1]);
const end = new THREE.Vector3(...nodes[index + 1]);
this.curves.push(
new THREE.QuadraticBezierCurve3(
center.clone().sub(start).multiplyScalar(radius).add(start),
center,
end.clone().sub(center).multiplyScalar(1 - radius).add(center),
),
);
}
});
}
}
export default CustomCurve;
将物体换为THREE.Sprite以实现字体、图标的移动。

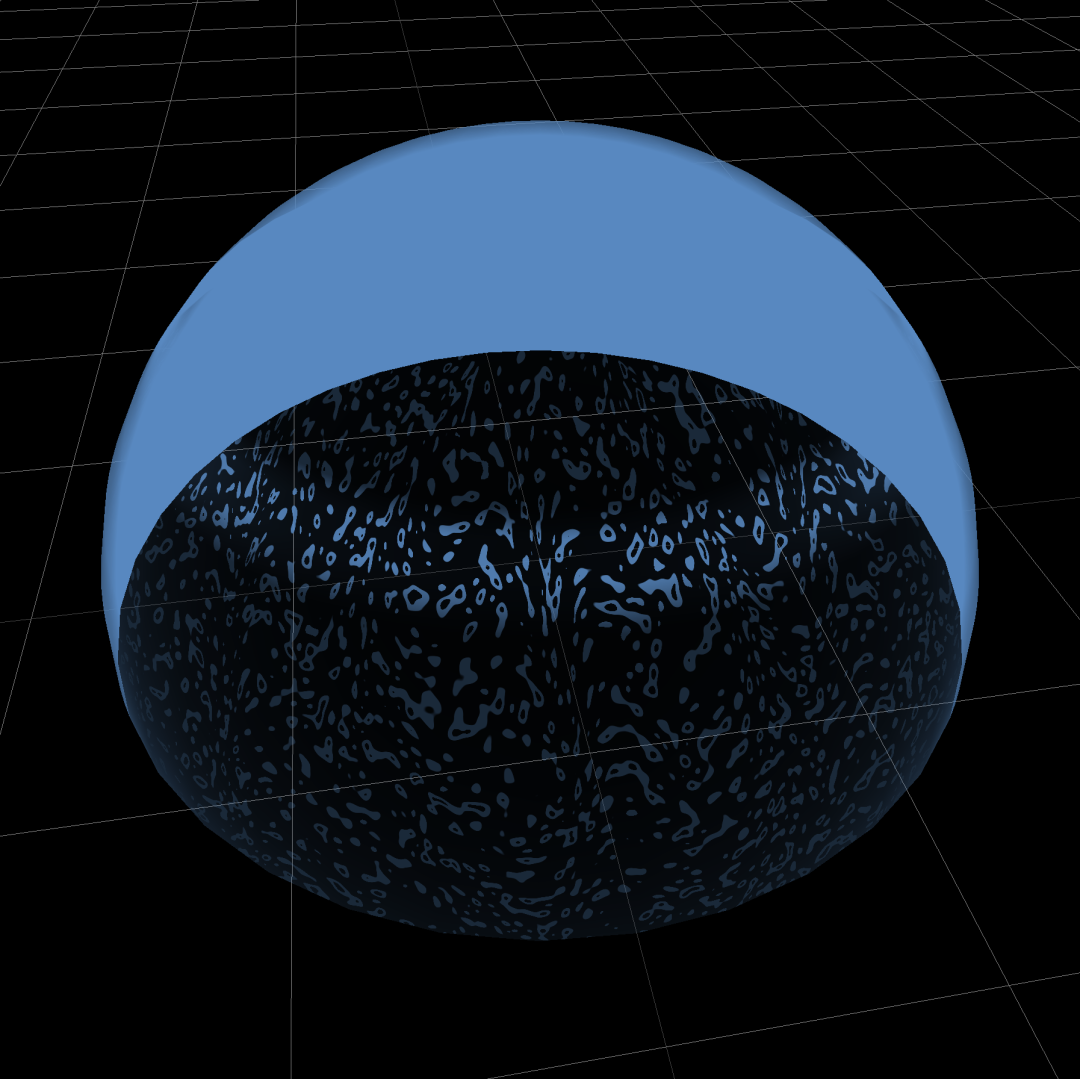

2. 能量光罩
能量光罩，本质是一个半球，并对他的纹理进行加工。
整个模块包含四个部分：
SphereGeometry: 半球
ShaderMaterial: shader材质
texture: 一张贴图，用于实现扫描效果
glsl - 边缘发光
glsl - 噪声处理
JS代码：
// 首先实现一个半球
const geometry = new THREE.SphereGeometry(
5,
36,
36,
0,
Math.PI * 2,
0,
(Math.PI / 180) * 90,
);
// 为他增加一个shader材质：
const material = new THREE.ShaderMaterial({
uniforms: {
c: { type: 'f', value: 1.5 }, // 系数
p: { type: 'f', value: 4 }, // 强度
backgroundTexture: { // 用于实现扫描效果的贴图
type: 't',
value: texture
},
offset, // 扫描的偏移量
u_resolution: { // 用于生成噪声
value: new THREE.Vector2(500, 500)
},
u_time: time, // 噪声随时间变化
glowColor, // 光罩的颜色
viewVector: { // 相机位置
type: 'v3', value: camera.position
},
},
vertexShader: vertex,
fragmentShader: fragment,
side: THREE.FrontSide,
depthWrite: false,
transparent: true,
});
texture
这里使用一张黑色的alpha渐变贴图。
通过这张贴图来映射整个光罩扫描部分的透明度。
顶点着色器
顶点着色器主要为光罩的边缘发光提供计算。
uniform vec3 viewVector;
varying vec2 vUv;
uniform float c;
uniform float p;
varying float intensity;
void main()
{
vUv = uv;
vec3 vNormal = normalize(normalMatrix * normal);
vec3 vNormel = normalize(normalMatrix * viewVector);
intensity = pow(c - dot(vNormal, vNormel), p); // 供片源着色器使用
gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
}
片元着色器
片元着色器运行主要的纹理计算代码。其中包含了噪声处理、扫描与内发光的混合计算。
在这里推荐一本在线交互式书籍《The Book of Shaders》，噪声处理的部分来自于其中第十一章Noise 噪声。
噪声处理代码引自：Noise 噪声[1]
#ifdef GL_ES
precision mediump float;
#endif
uniform vec2 u_resolution;
uniform float u_time;
uniform float offset;
uniform vec3 glowColor;
uniform sampler2D backgroundTexture;
varying float intensity;
varying vec2 vUv;
vec3 mod289(vec3 x) { return x - floor(x * (1.0 / 289.0)) * 289.0; }
vec2 mod289(vec2 x) { return x - floor(x * (1.0 / 289.0)) * 289.0; }
vec3 permute(vec3 x) { return mod289(((x*34.0)+1.0)*x); }
float snoise(vec2 v) {
const vec4 C = vec4(0.211324865405187, // (3.0-sqrt(3.0))/6.0
0.366025403784439, // 0.5*(sqrt(3.0)-1.0)
-0.577350269189626, // -1.0 + 2.0 * C.x
0.024390243902439); // 1.0 / 41.0
vec2 i = floor(v + dot(v, C.yy) );
vec2 x0 = v - i + dot(i, C.xx);
vec2 i1;
i1 = (x0.x > x0.y) ? vec2(1.0, 0.0) : vec2(0.0, 1.0);
vec4 x12 = x0.xyxy + C.xxzz;
x12.xy -= i1;
i = mod289(i); // Avoid truncation effects in permutation
vec3 p = permute( permute( i.y + vec3(0.0, i1.y, 1.0 ))
+ i.x + vec3(0.0, i1.x, 1.0 ));
vec3 m = max(0.5 - vec3(dot(x0,x0), dot(x12.xy,x12.xy), dot(x12.zw,x12.zw)), 0.0);
m = m*m ;
m = m*m ;
vec3 x = 2.0 * fract(p * C.www) - 1.0;
vec3 h = abs(x) - 0.5;
vec3 ox = floor(x + 0.5);
vec3 a0 = x - ox;
m *= 1.79284291400159 - 0.85373472095314 * ( a0*a0 + h*h );
vec3 g;
g.x = a0.x * x0.x + h.x * x0.y;
g.yz = a0.yz * x12.xz + h.yz * x12.yw;
return 2500.0 * dot(m, g); // 这里改变了噪声处理的参数
}
void main() {
// 使用 vUv 替代 gl_FragCoord, 否则会以摄像机的角度绘制平面纹理
// vec2 st = gl_FragCoord.xy/u_resolution.xy;
vec2 st = vUv * 1.0;
st.x *= u_resolution.x / u_resolution.y;
vec3 color = vec3(0.0);
vec2 pos = vec2(st*3.);
float DF = 0.0;
// Add a random position
float a = 0.0;
vec2 vel = vec2(u_time*.1);
DF += snoise(pos+vel)*.25+.25;
// Add a random position
a = snoise(pos*vec2(cos(u_time*0.15),sin(u_time*0.1))*0.1)*3.1415;
vel = vec2(cos(a),sin(a));
DF += snoise(pos+vel)*.25+.25;
color = vec3( smoothstep(.7,.75,fract(DF)) );
// offset随着时间在0 - 1之间不断变化
// 带入到获取alpha贴图的参数中做到贴图不断从上到下扫过
vec4 background = texture2D(backgroundTexture, vec2(vUv.x, vUv.y + offset));
background.a = clamp(background.a, 0.3, 0.9); // 因为最后与结果相乘，0.3控制整个光照的最低亮度，0.9控制最高亮度，如果开启辉光需要适当降低最低亮度
float opacity = max(intensity, color.x) * background.a;
gl_FragColor = vec4(glowColor, opacity);
}
至此实现了能量光罩，同学们可以对不满意的地方自行定制修改增加参数。
其他
当前的实现因为要使用边缘发光的效果，导致无法开启双面贴图。
这里可以选择将边缘发光去掉。顶点着色器只保留vUv与gl_position的计算即可，片元着色器如下：
// float opacity = max(intensity, color.x) * background.a;
float opacity = max(0.5, color.x)* background.a;
这样看起来更像一个光罩。
3. 辉光
辉光会赋予场景灵魂。
光 是人类看见事物的媒介，同时光也会刺激人类的视觉感官。
与普通的灯光不同。threejs会以后期处理的形式处理辉光效果。
本次开发中未涉及到真实场景的模拟所以选择了Bloom辉光。
UnrealBloomPass 辉光通道
这里将官网的例子套了过来，简单实现了一下
const BLOOM_SCENE = 5; // 辉光所在层数
const renderScene = new RenderPass(scene, camera);
const bloomPass = new UnrealBloomPass(
new THREE.Vector2(window.innerWidth, window.innerHeight),
1.5,
0.4,
0.85,
);
bloomPass.threshold = bloomOptions.threshold;
bloomPass.strength = bloomOptions.strength;
bloomPass.radius = bloomOptions.radius;
const bloom = new EffectComposer(renderer);
bloom.renderToScreen = false;
bloom.addPass(renderScene);
// 眩光通道bloomPass插入到composer
bloom.addPass(bloomPass);
bloomLayer = new THREE.Layers();
bloomLayer.set(BLOOM_SCENE);
const vertexShader = `
varying vec2 vUv;
void main() {
vUv = uv;
gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );
}`;
const fragmentShader = `
uniform sampler2D baseTexture;
uniform sampler2D bloomTexture;
varying vec2 vUv;
void main() {
gl_FragColor = ( texture2D( baseTexture, vUv ) + vec4( 1.0 ) * texture2D( bloomTexture, vUv ) );
}`;
const finalPass = new ShaderPass(
new THREE.ShaderMaterial({
uniforms: {
baseTexture: { value: null },
bloomTexture: { value: bloom.renderTarget2.texture },
},
vertexShader,
fragmentShader,
defines: {},
}),
'baseTexture',
);
finalPass.needsSwap = true;
const finalComposer = new EffectComposer(renderer);
finalComposer.addPass(renderScene);
finalComposer.addPass(finalPass);
将原renderer.render(scene, camera)替换为:
scene.traverse(darkenNonBloomed); // 隐藏不需要辉光的物体
bloom.render();
scene.traverse(restoreMaterial); // 还原
finalComposer.render();
其中darkenNonBloomed和restoreMaterial两个函数针对BLOOM_SCENE层进行过滤
const materials = {};
const bloomIgnore = [];
const darkMaterial = new THREE.MeshBasicMaterial({ color: 'black' });
function darkenNonBloomed(obj) {
if (obj instanceof THREE.Scene) { // 此处忽略Scene，否则场景背景会被影响
materials.scene = obj.background;
obj.background = null;
return;
}
if (
obj instanceof THREE.Sprite || // 此处忽略Sprite
bloomIgnore.includes(obj.type) ||
(obj.isMesh && bloomLayer.test(obj.layers) === false) // 判断与辉光是否同层
) {
materials[obj.uuid] = obj.material;
obj.material = darkMaterial;
}
}
function restoreMaterial(obj) {
if (obj instanceof THREE.Scene) {
obj.background = materials.scene;
delete materials.scene;
return;
}
if (materials[obj.uuid]) {
obj.material = materials[obj.uuid];
delete materials[obj.uuid];
}
}
当我们在使用时，将需要辉光的物体加入BLOOM_SCENE层即可。
const geometry = new THREE.BoxGeometry(100, 100, 100);
const material = new THREE.MeshPhongMaterial({ color: 0x0033ff });
const cube = new THREE.Mesh(geometry, material);
cube.layers.enable(BLOOM_SCENE);
scene.addMesh(cube);
animation = () => {
cube.rotation.x += Math.PI / 180 / 5;
cube.rotation.y += Math.PI / 180 / 5;
cube.rotation.z += Math.PI / 180 / 5;
};
效果：
4. 飞线
在之前的文章中分享过使用顶点着色器实现的飞线。但这种飞线有着较为明显的缺陷。
在本次分享中会分享两种弥补这一缺陷的实现方法
MeshLine
TubeGeometry
4.1 MeshLine
MeshLine[2]是一个扩展库，能让我们绘制出实心有宽度的线条。
使用
import * as THREE from 'three';
import { MeshLine, MeshLineMaterial } from './meshline.js';
const geometry = new THREE.Geometry();
geometry.vertices = [
// ... THREE.Vector3,
];
// 代码生成材质
const getTexture = (length, lineColor, lightColor, isHalf) => {
const canvas = document.createElement('canvas');
canvas.width = 256;
canvas.height = 1;
const ctx = canvas.getContext('2d');
const gradient = ctx.createLinearGradient(0, 0, 256, 1);
gradient.addColorStop(0, lineColor);
gradient.addColorStop(isHalf ? length : length / 2, lightColor);
gradient.addColorStop(length, lineColor);
gradient.addColorStop(length, lineColor);
gradient.addColorStop(1, lineColor);
ctx.fillStyle = gradient;
ctx.fillRect(0, 0, 256, 1);
const texture = new THREE.Texture(canvas);
texture.needsUpdate = true;
texture.wrapS = THREE.RepeatWrapping;
texture.wrapT = THREE.RepeatWrapping;
return texture;
};
const meshLine = new MeshLine();
meshLine.setGeometry(geometry);
const texture = getTexture(length, lineColor, lightColor, isHalf);
texture.anisotropy = 16;
texture.wrapS = THREE.RepeatWrapping;
texture.wrapT = THREE.RepeatWrapping;
const material = new MeshLineMaterial({
map: texture, // 材质
useMap: true, // 使用材质
lineWidth: 2, // 线宽
sizeAttenuation: false, // 是否随距离衰减
transparent: true, // 开启透明度
});
const { width, height } = getCanvasSize();
material.uniforms.resolution.value.set(width, height);
const mesh = new THREE.Mesh(meshLine.geometry, material);
const tween = new TWEEN.Tween(material.uniforms.offset.value) // 飞线移动动画
.to({ x: material.uniforms.offset.value.x - 1 }, duration)
.delay(delay)
.repeat(repeat)
.start();
参数：
const defaultOptions = {
speed: 0.3,
lineWidth: 2,
length: 0.3,
isHalf: false,
lineColor: 'rgba(171,157,245,0.2)',
lightColor: 'rgba(239,238,255,1)',
duration: 1000,
delay: 0,
repeat: Infinity,
};
这一方式的缺陷是无法随着摄像机与线之间的距离变化大小。
4.2 TubeGeometry
管道几何体可以很好的解决Meshline的缺陷。
这个实现方法原本就是用来实现管道的，但在开发时刚好发现他可以用来实现有宽度、距离感的飞线。
先看一下效果：
实现方法只是使用了THREE.TubeGeometry不需要写shader。
const texture = new THREE.TextureLoader().load(
// 贴图引用本篇第二章能量罩扫光的白色版本
);
texture.wrapS = THREE.RepeatWrapping;
texture.wrapT = THREE.RepeatWrapping;
texture.repeat.x = 1;
texture.repeat.y = 1;
texture.rotation = Math.PI / 90; // 旋转贴图，或者做一张旋转好的贴图。
import * as THREE from 'three';
import PathFactory from './Path'; // 引用本篇第一章的路径工具
const speed = 0.01; // 飞线移动速度
const path = [
[-110, -50, 0],
[50, 50, 50],
[10, -50, 10],
[50, 100, 100],
[50, 100, 111],
];
const pathInstence = new PathFactory(path, cornerRadius);
const stripGeo = new THREE.TubeBufferGeometry( // 定义管道
pathInstence,
Math.round(pathInstence.getLength() / 2),
0.5,
8,
false,
);
const stripMat = new THREE.MeshBasicMaterial({
color, // 定义颜色，会与白色贴图混合
map: texture, // 贴图
transparent: true, // 开启透明度
depthWrite: false, // 管道飞线的关键
side: THREE.DoubleSide,
});
const tube = new THREE.Mesh(stripGeo, stripMat);
this.object3d.add(tube);
this.tube = tube;
function animation() { // render tick
texture.offset.y += speed;
}
当然，用shader一定可以实现性能更高、效果更好的飞线。
如果想要控制管道飞线的长度，可以采用手动生成贴图的方式。
5. 视频材质的应用
也许你会感叹这么炫的效果是怎么实现的、做这么炫真的这么快做得完吗。也许看到这里你已经知道怎么实现了。但我还是要说一句
不是只有用着色器才能实现特效，还可以用素材来代替
看到这里，你可能已经猜到哪里被视频替代了。
……
没错，就是它！
没猜到的同学看见这一幕相信一定比看见特效更加震惊。(O_o)??
炫酷的特效其实只是一段视频素材贴在scene.background上。
使用它很简单
<video id="video" loop autoplay muted style="display: none;">
<source src="你的视频资源.mp4" type="video/mp4">
</video>
const videoDom = document.getElementById('video');
scene.background = new THREE.VideoTexture(video);
但无法用在移动端。
这一手段的应用范围很广:
我们可以给地面贴一个光效扩散的视频来做扫描效果。
某个闪烁的标签使用视频来代替。
将星光闪烁的视频贴给某个模型来实现换肤。
其他种种
当然，这一方法会极大增加静态文件体积。
不过方法提出来就是给人用的，我们要做到不独独依赖某项技术。
多一个实现方法总比只有一个实现方法要好。你一定会做到使用shader来重新替代视频。加油！
参考文档
Noise 噪声: https://thebookofshaders.com/11/?lan=ch
MeshLine: https://github.com/spite/THREE.MeshLine
关于奇舞精选
《奇舞精选》是360公司专业前端团队「奇舞团」运营的前端技术社区。关注公众号后，直接发送链接到后台即可给我们投稿。
奇舞团是360集团最大的大前端团队，代表集团参与W3C和Ecma会员（TC39）工作。奇舞团非常重视人才培养，有工程师、讲师、翻译官、业务接口人、团队Leader等多种发展方向供员工选择，并辅以提供相应的技术力、专业力、通用力、领导力等培训课程。奇舞团以开放和求贤的心态欢迎各种优秀人才关注和加入奇舞团。
永洪科技，致力于打造全球领先的数据技术厂商，具备从数据应用方案咨询、BI、AIGC智能分析、数字孪生、数据资产、数据治理、数据实施的端到端大数据价值服务能力。
更多推荐
2
0- 0
已为社区贡献2条内容
所有评论(0)
