Tableau中的地图可以是真的地图，也可以是背景图片，但是用法都是差不多的，都可以在上面画点、画线、画块来展现数据。这种背景图片的应用也叫自定义地图应用。

1.数据及图像

  先介绍本篇会使用到的数据和图像。假定需要对校园内各个建筑的使用和维护情况进行分析。需要用到的数据和图像如下：

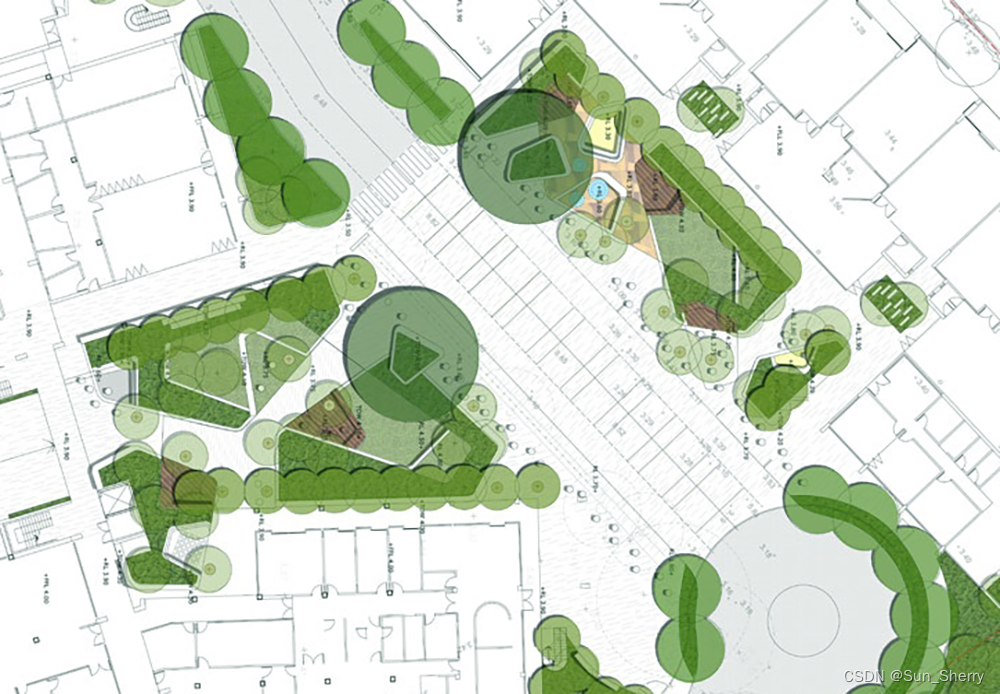

校园平面图

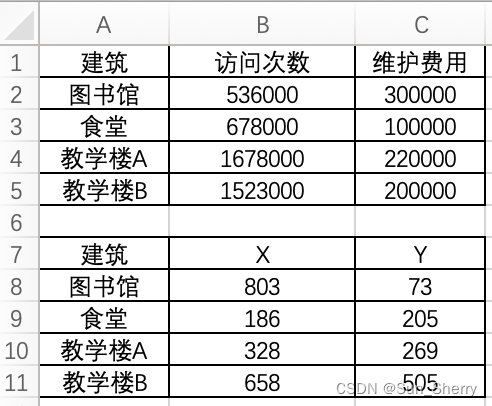

数据截图
这两个表的数据分别为：建筑使用情况数据、建筑位置数据。

2.自定义地图应用

  在背景图片上添加点、线或区域的方法很简单，都是先将选定的图片设置为工作表的背景图片，然后在工作上进行常规的点、线及区域的绘制即可。下面以在背景图片上添加点为例进行说明：

• 将建筑使用情况数据和建筑位置数据添加到数据源中，使用“建筑”字段将这两个数据关联起来。
• 查看选定图片的分辨率。该校园平面图的分辨率为$1000\times 694$
• 将字段“X”和字段“Y”分别拖放到“列”和“行”中。这两个字段改为维度，并设置X轴的范围为$0\sim 1000$, Y轴的范围为$0\sim 694$。此时结果如下：

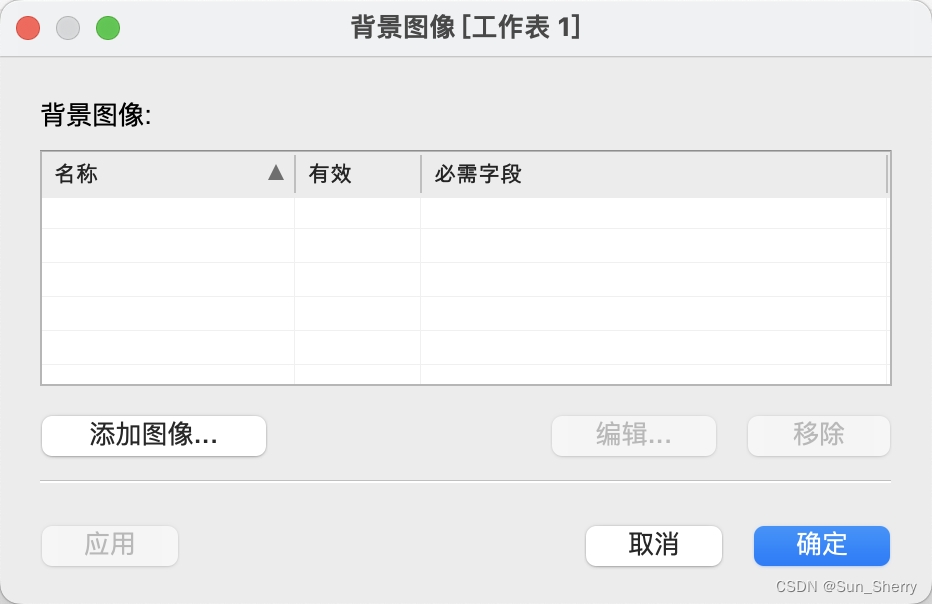

• 选择“地图”->“背景图像”，并选择当前数据源即可进入如下界面：

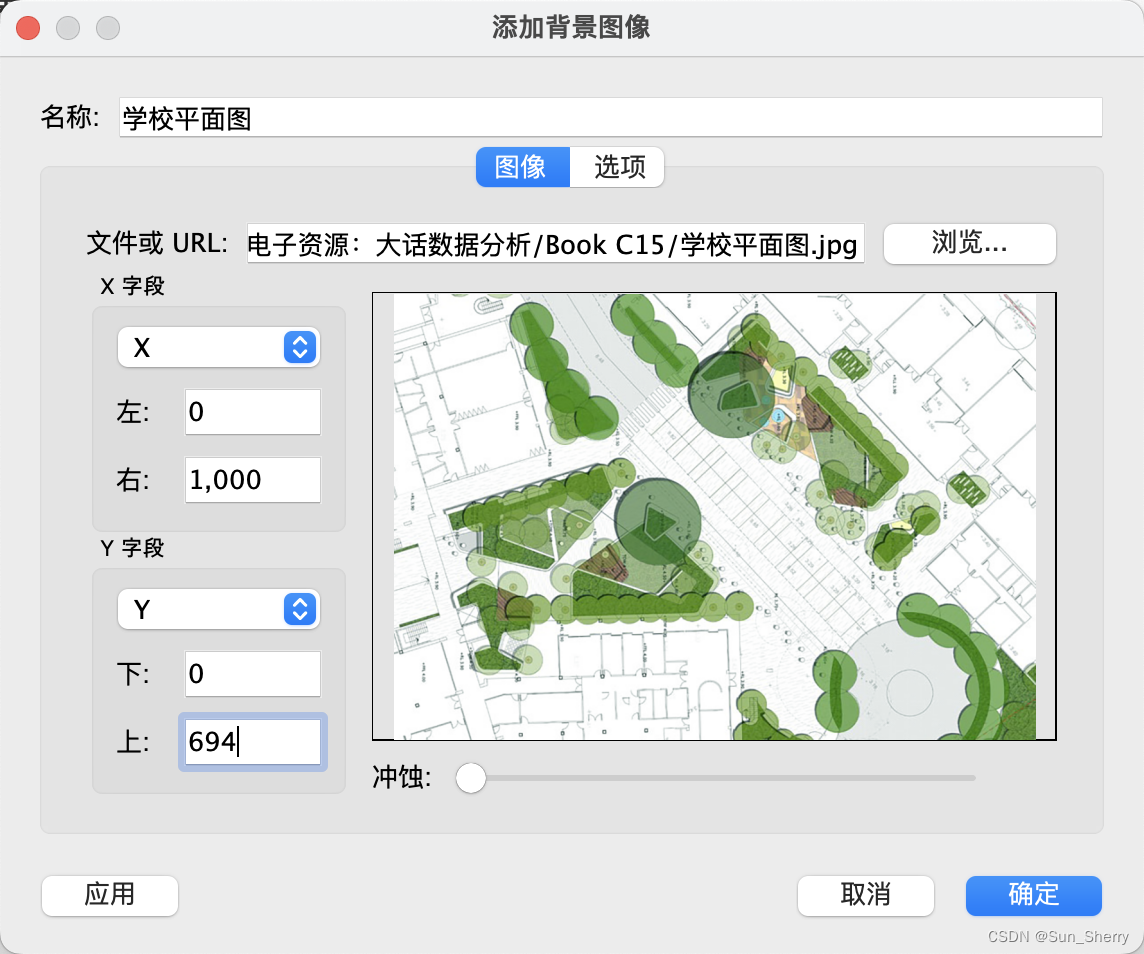

  选择“添加图像”即可进入如下界面：

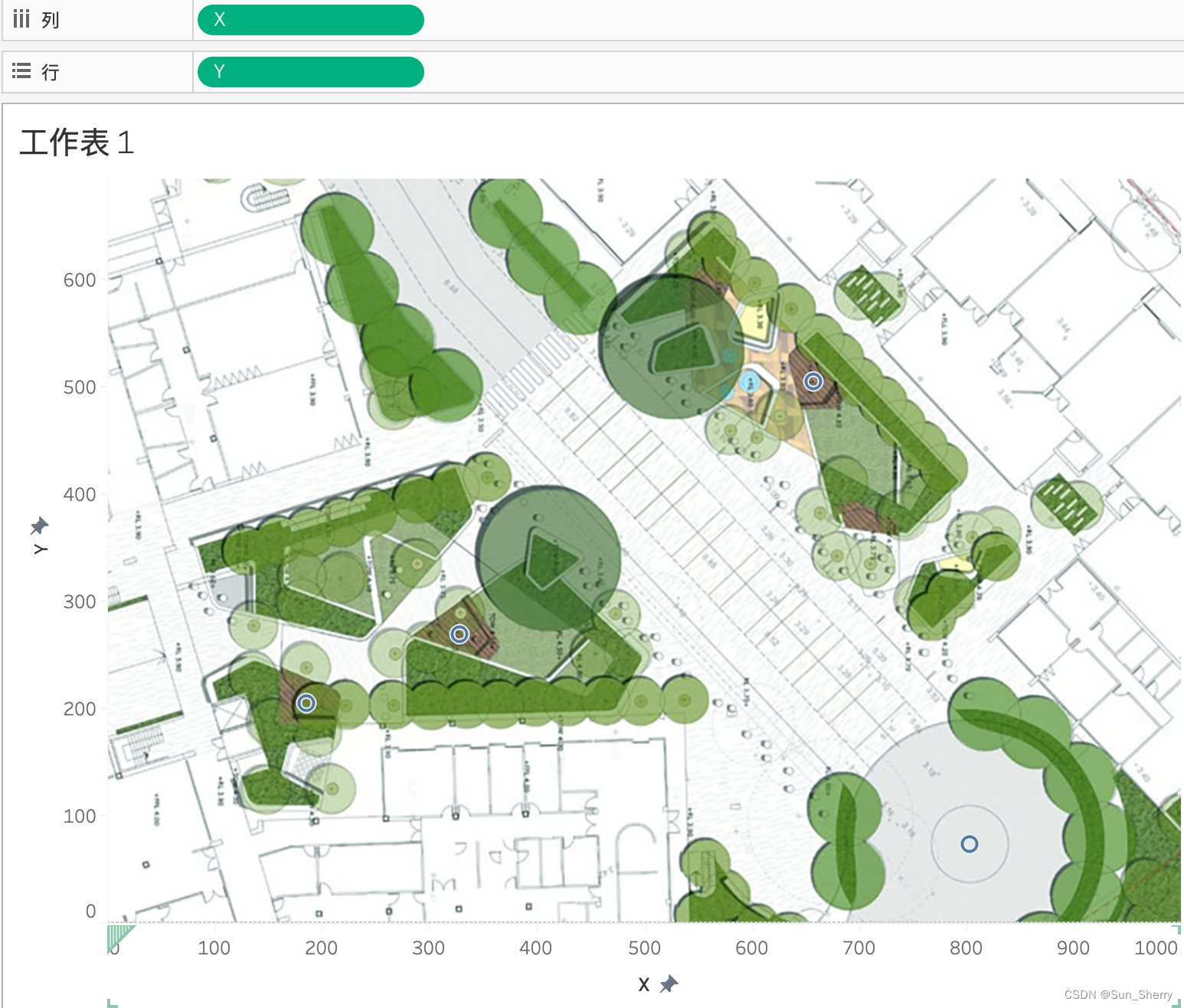

  X字段及Y字段可以指定图片在工作表的显示区域。上述设置会将图片显示在X轴从0到1000，Y轴从0到694的位置。冲蚀可以设置图片的透明度。 点击“确定”之后工作表中的结果如下：

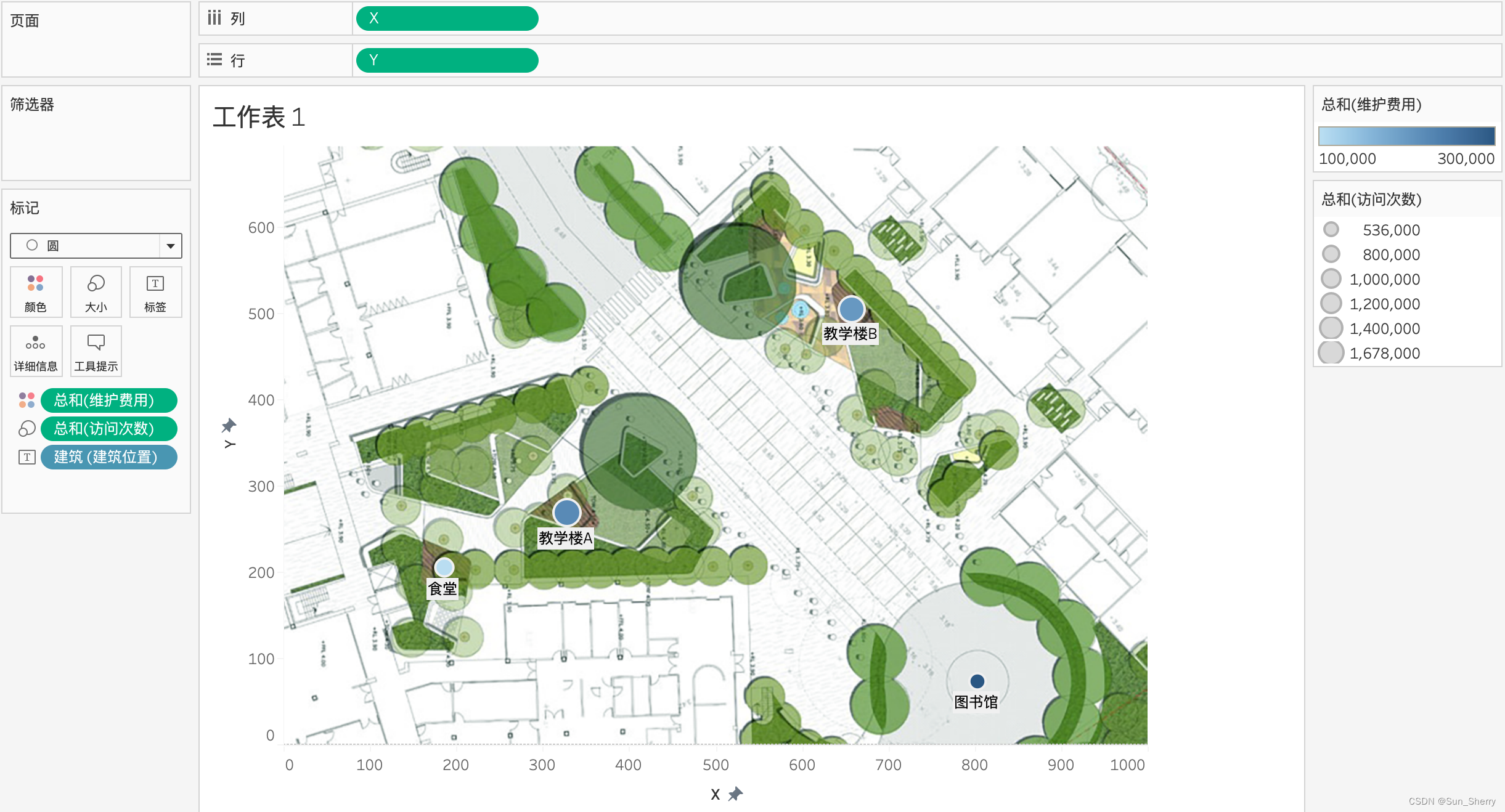

• 然后将“维护费用”拖放到“颜色”中，“访问次数”拖放到“大小”中，“建筑”拖放到“标签”中，标记改为“圆”。此时工作表结果如下：


3. 补充

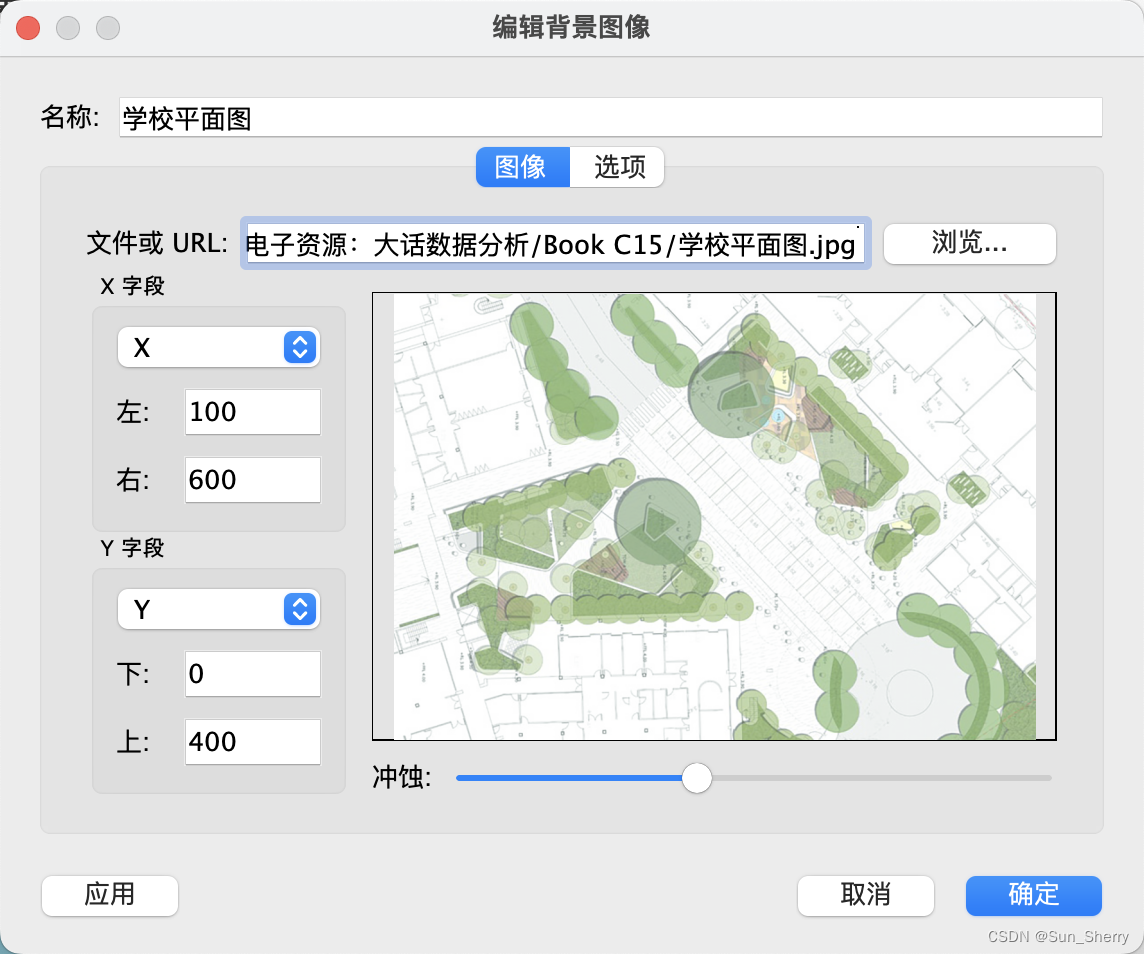

修改上述背景图像设置如下：

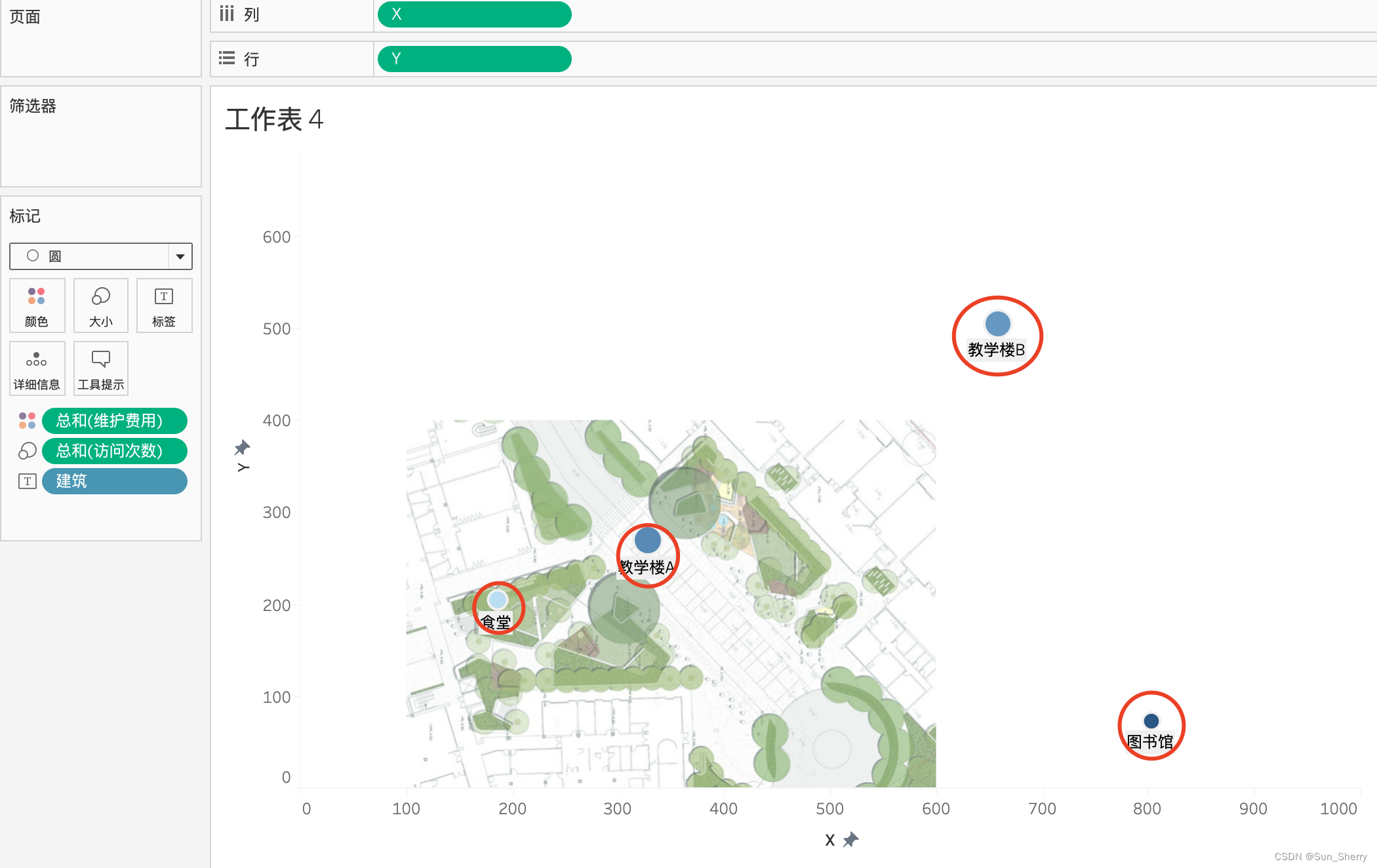

此时工作表中的结果如下 ：

从本图上看到四个建筑的点已经不再背景图片的对应位置了。所以在对背景图片上的点进行标记的时候，要先确定好图片的的展示位置，然后再在图片上找出对应建筑的坐标值。

参考文献

1. 《大话数据分析：Tableau数据可视化实战》
