一、供应商交货日期甘特图

打开物资采购情况表

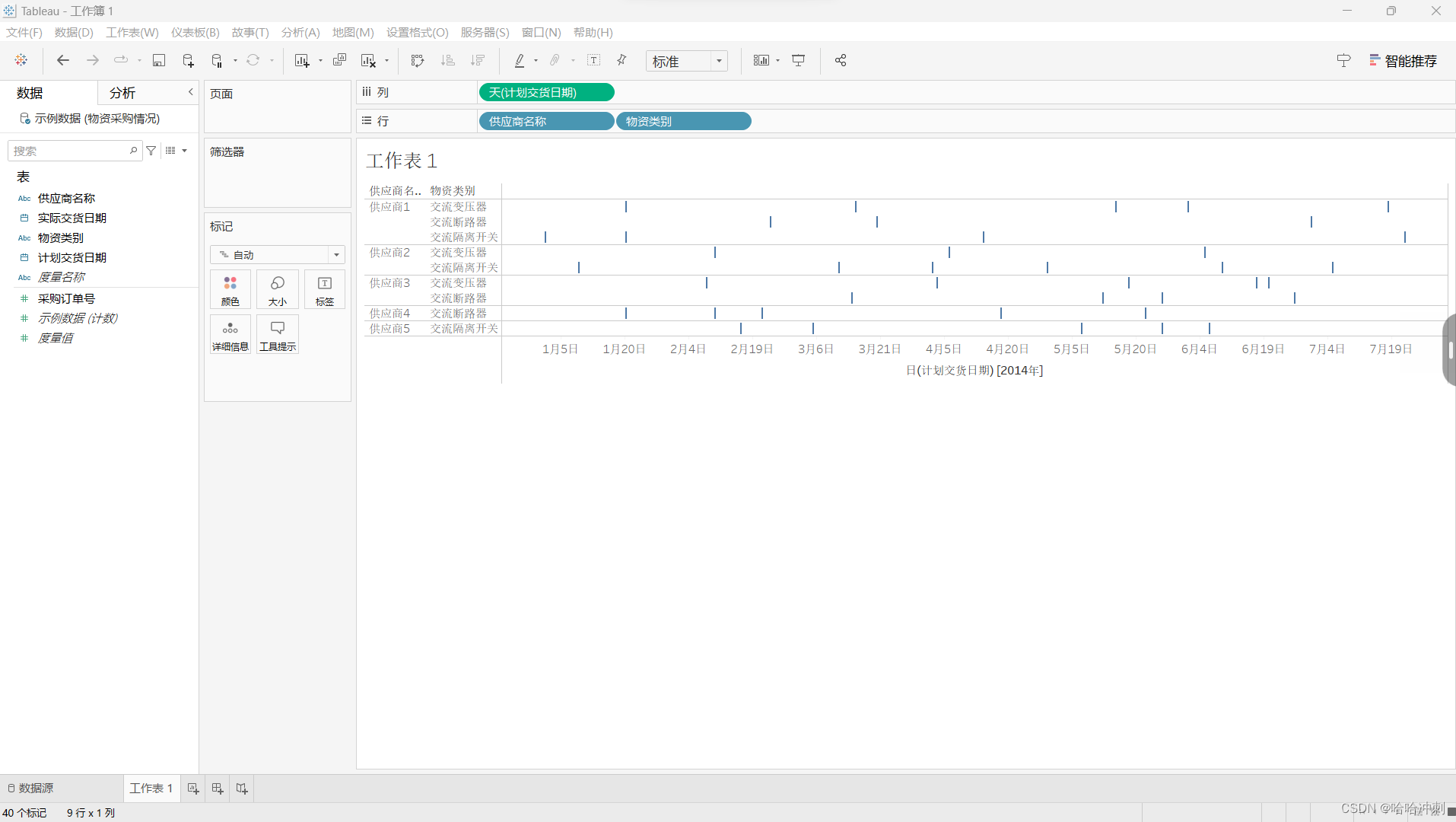

首先把日期放在列，这里要注意要选着下面一个绿色的日期

 这里的每一条线代表的是计划对应交货日期

创建计算字段：

右键点击<实际交货日期>--->创建--->计算字段

用实际交货日期  -（减）计划交货日期

延迟天数为负：说明实际交货日期小于计划交货日期（提前交货）

延迟天数为正：说明实际交货日期大于计划交货日期（延迟交货）

点击确定就可以看到在度量里产生一个延迟天数

把延迟天数放到<大小>里就可以看到线变成了长条

长条的起始点是交货日期、长度是延迟交货天数（负数则相反）

 把延迟天数放到<颜色>里 这样方便区分

编辑颜色

 红色代表正数（延迟交货日期）  蓝色代表负数（提前交货日期） 细线代表准时交货

这样一个供应商交货日期甘特图就做好啦！

这里做一个蓝色的日期对比一下绿色和蓝色的日期区别

绿色才是真正的日期

我们在做甘特图的时候要用绿色的日期才是正确的。

二、超市不同子类别产品的盈亏瀑布图

打开全球超市订单数据表

 当我们两个工作表都需要时就把所需要的工作表拖放到里面

了解连接的详细，点击了解更多信息

 这样就有了一个条形图

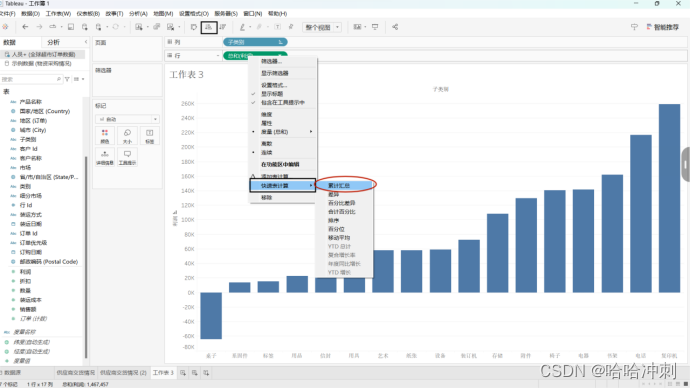

 先升序排列 再汇总

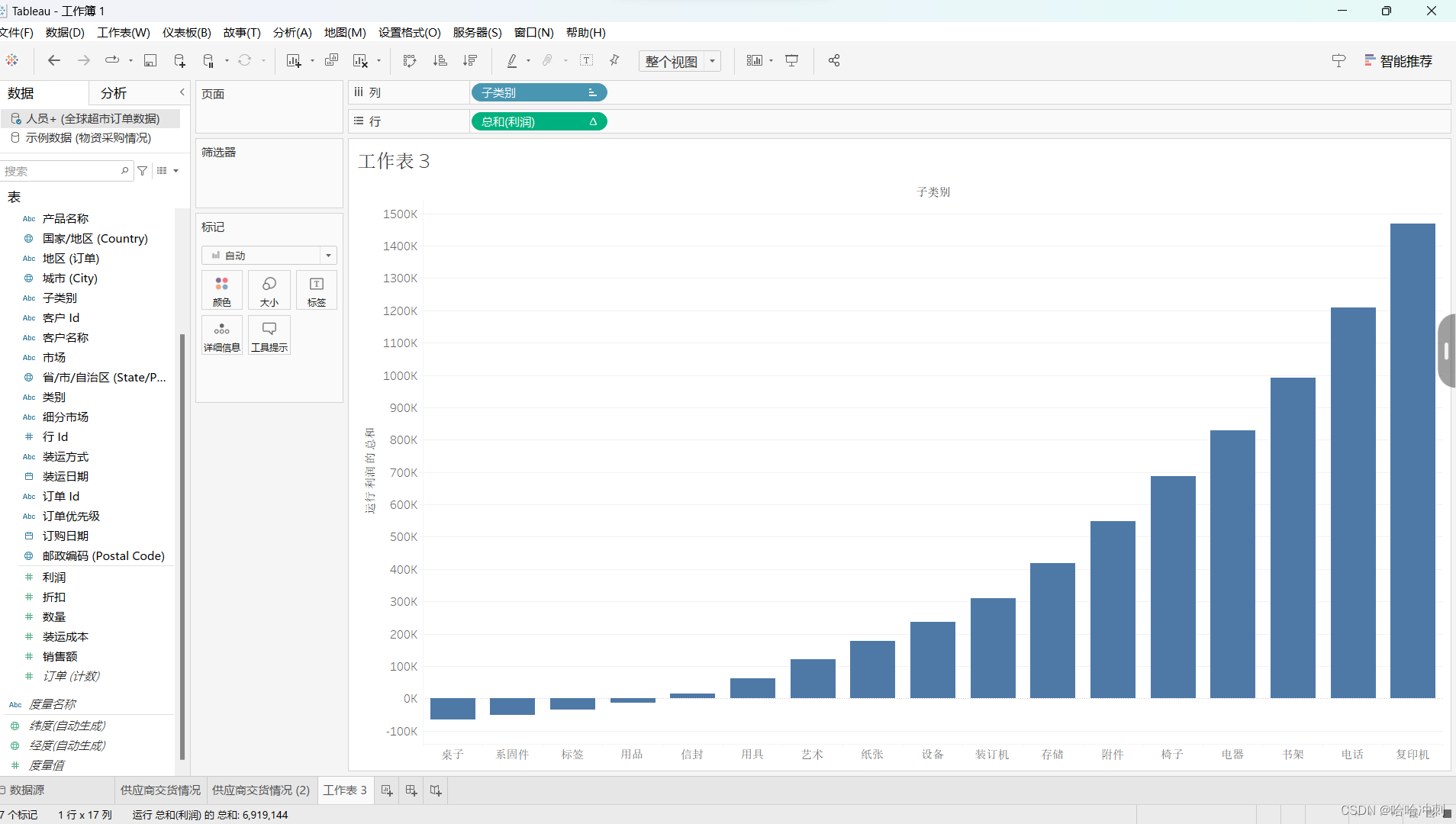

 就得到了下图

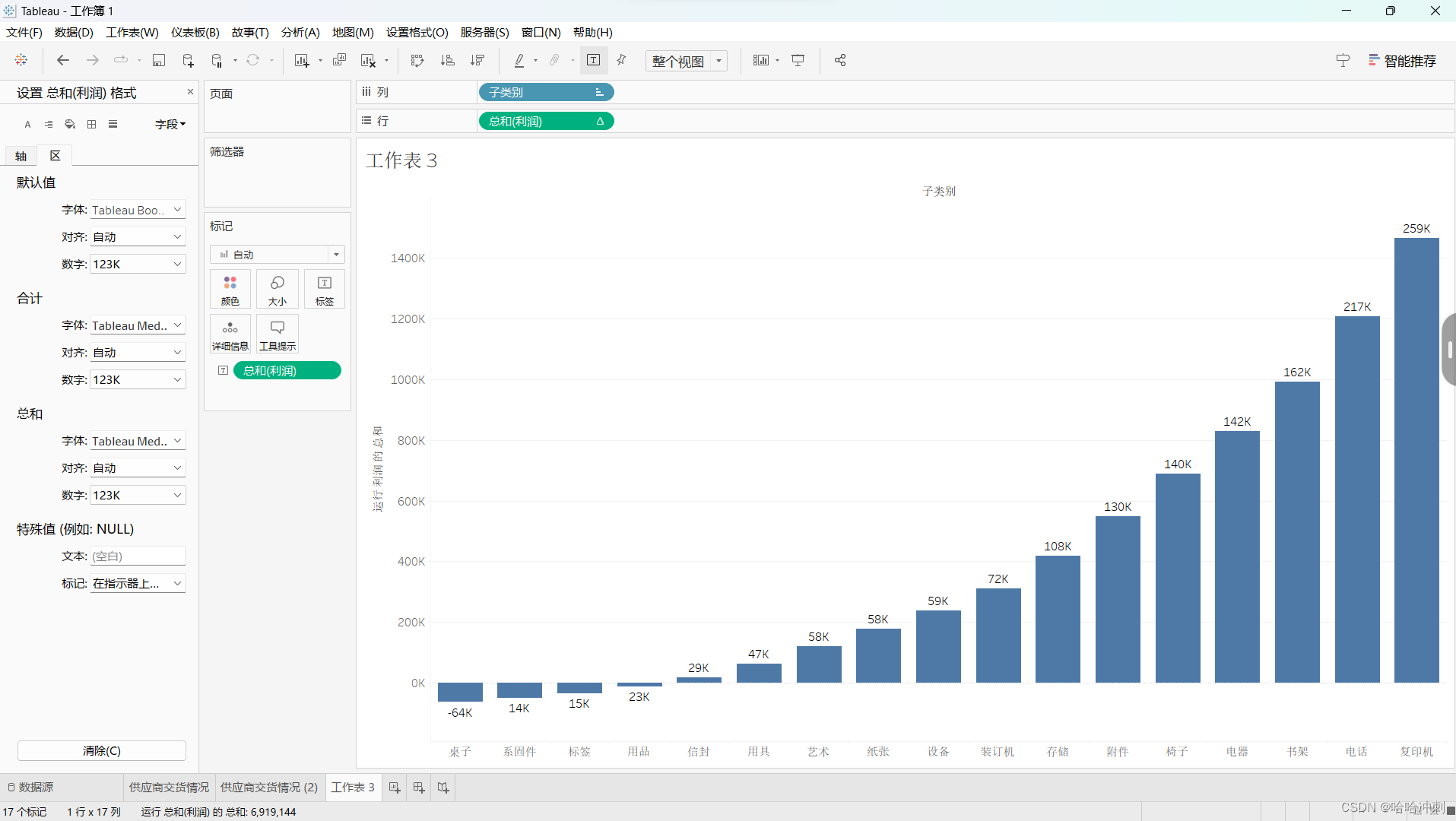

 把利润放入标签 设置数字格式

得到下图

 数值是单个产品利润，柱状图是累加的利润。

 点击图形设置为甘特条形图

 计算字段

右击利润 --> 创建 -->计算字段

瀑布图是以开始的线向下走的

 将利润放到<颜色>里面-->然后做一个汇总

编辑颜色 小于0的是红色 大于0的是蓝色

 分析--->合计--->行总计



 灰色条形表示总利润，相当于前面所有蓝条加起来的总和。

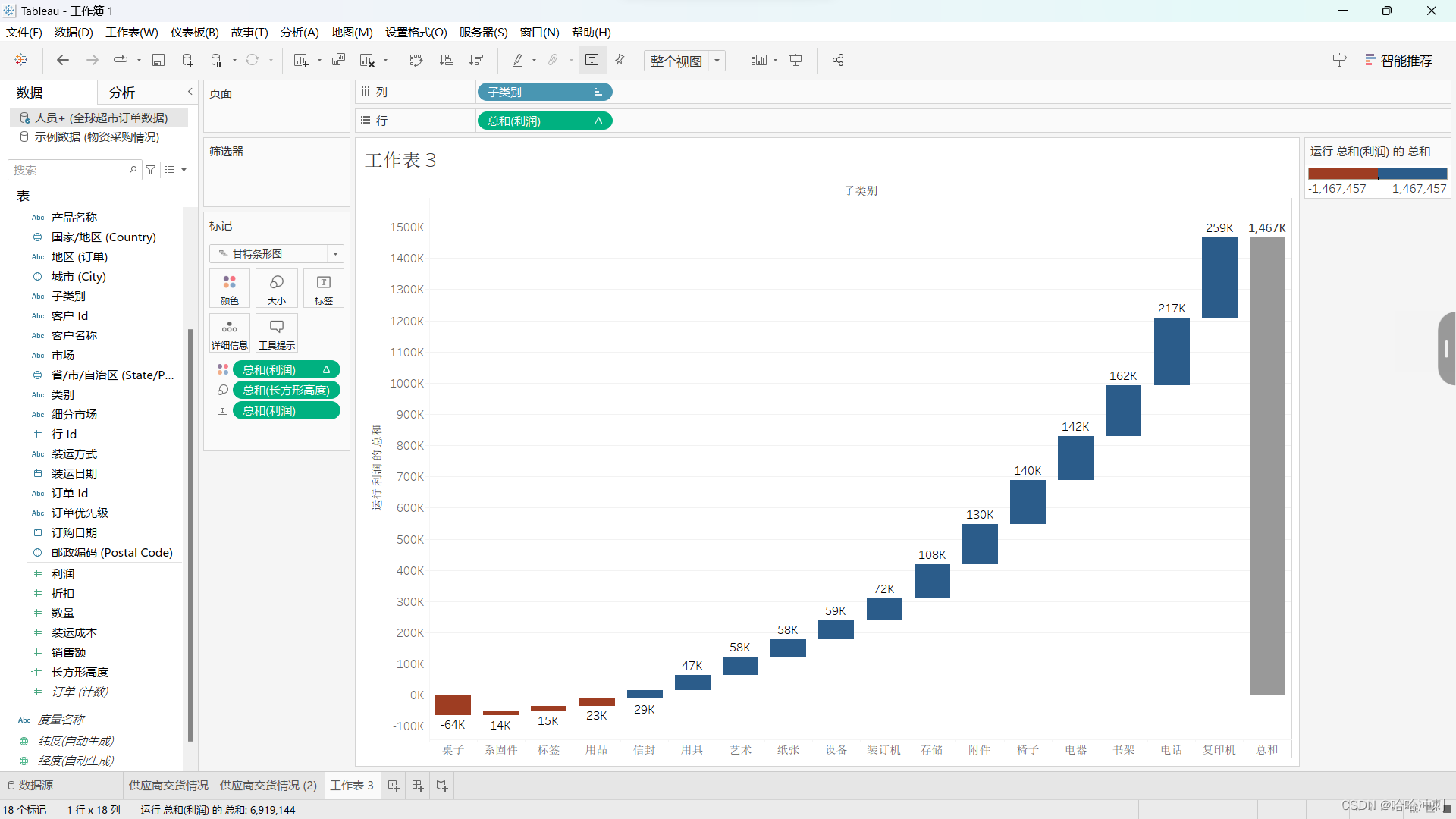

这样 一个瀑布图就做好了
