一、结构化需求分析
1、系统整体功能架构表
基于第一次的甲方需求及需求分析，小组整理出系统整体功能架构表如下：
|
系统模块 |
功能名称 |
具体描述 |
|
售票系统 |
购票系统 |
可以预约购票，可以现场购票，可以办理退票 |
|
票价查询系统 |
可以为旅客实时更新不同景区的票价 |
|
|
景区游玩系统 |
景区推荐系统 |
为游客推荐有特色的景区游玩 |
|
景区评价系统 |
为游客展现景区的评价等级，同时游客可以为景区评分，也可看到其他游客的评价 |
|
|
信息搜索系统 |
旅客可以查询景区的详细景点信息 |
|
|
路线规划系统 |
可以自动为游客规划热门游玩路线 |
|
|
人流量分析系统 |
可以为旅客提供不同景点人流拥挤程度 |
|
|
地图辅助系统 |
根据旅客当前的景区位置为其提供相应的地图 |
|
|
功能辅助系统 |
餐饮服务系统 |
为旅客展示附近的餐饮店，并推荐热门食品 |
|
交通服务系统 |
为旅客展示当地交通路况，可以规划交通路线 |
|
|
WIFI服务系统 |
可以辅助旅客连接景区的无线网络 |
|
|
停车场服务系统 |
可以为旅客显示停车场空闲车位，并可以预约车位 |
|
|
酒店服务系统 |
为旅客展示景区附近的酒店信息，可以在网上预定酒店 |
|
|
天气服务系统 |
为旅客显示未来数天景区的天气情况 |
|
|
信息统计系统 |
购票信息统计系统 |
可以记录买票及买票人的信息 |
|
客流信息统计系统 |
可以实时统计景区客流量，可以为工作人员提供景区的客流分散情况 |
|
|
安全系统 |
报警系统 |
游客可通过此系统快速报警 |
|
视频监控系统 |
提供景区监控的实时摄像 |
|
|
消防系统 |
结合视频监控系统发现火情后可自动报警，并打开景区的消防预警警铃 |
|
|
门禁系统 |
控制景区大门的开关时间 |
2、数据流图

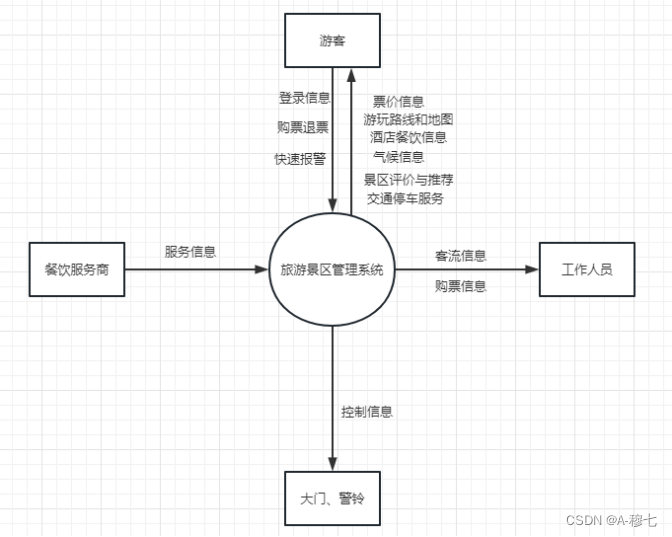

(1)、上下文图
将整个系统看作一个过程，并基于上述系统整体功能架构表，绘制得上下文图如下：
(2)、0层数据流图

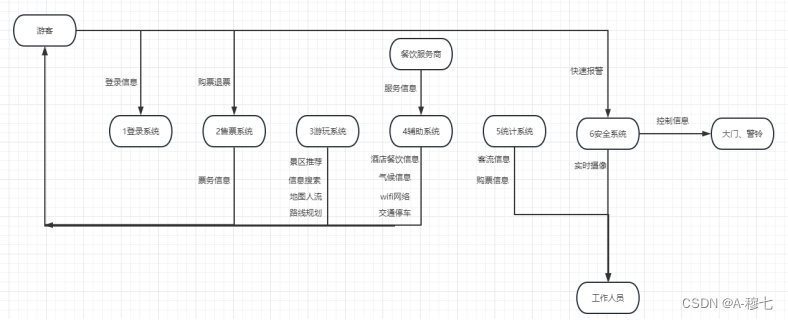

对上下文图进行第一次功能分解，体现出系统整体的功能概述，绘制得0层数据流图如下：
(3)、1层数据流图
对0层数据流图的功能进行进一步的划分，将每一块的具体信息展示出来，绘制得到1层数据流图如下：(为更准确地展示功能需求，在1层数据流图中显示了外部实体)

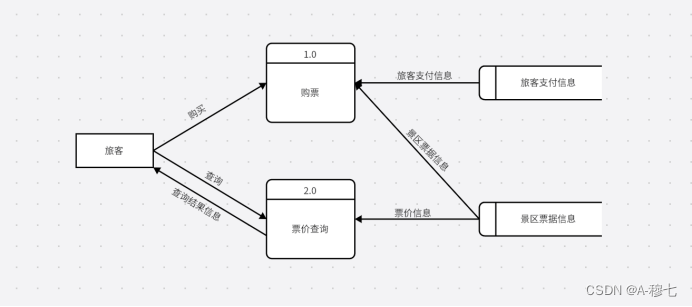

售票模块1层数据流图：

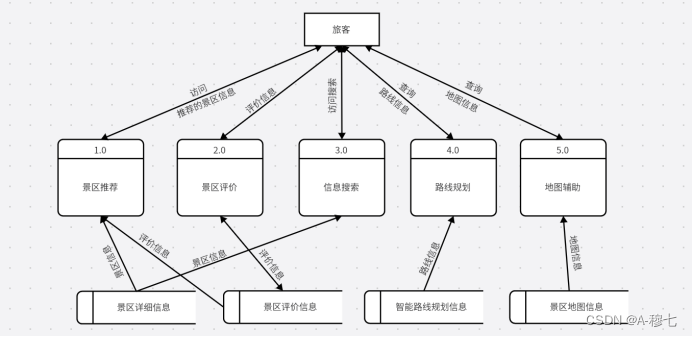

景区游玩模块1层数据流图：

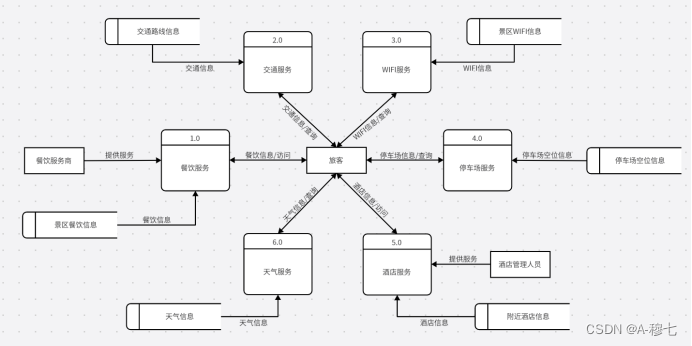

功能辅助模块1层数据流图：

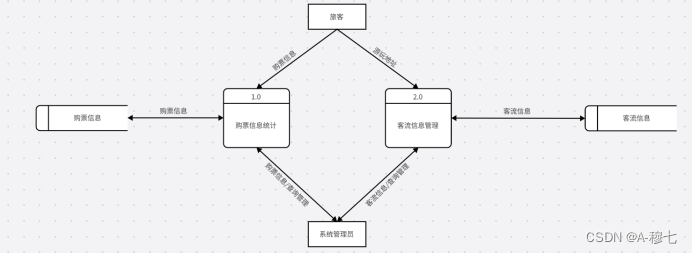

信息统计模块1层数据流图：

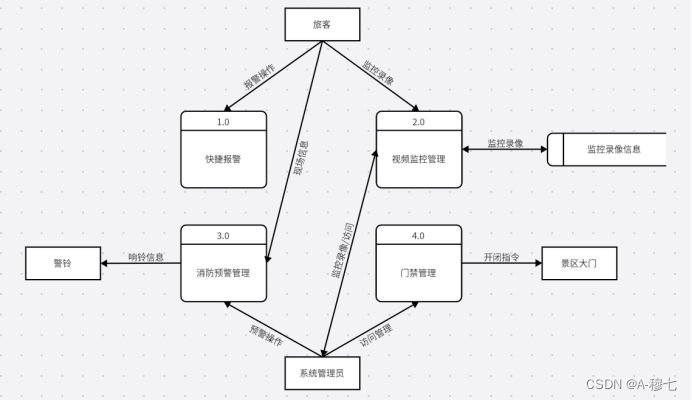

安全模块1层数据流图：
3、ER图
分析确定功能表中的实体及其中的关系，绘制得ER图如下：

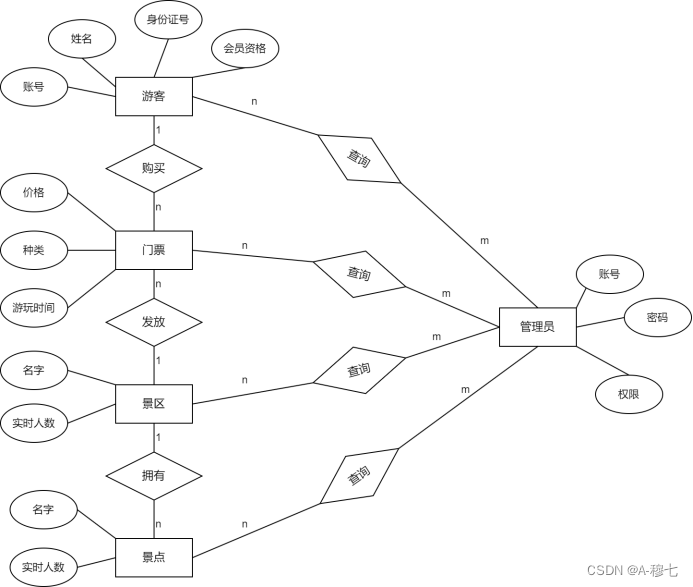

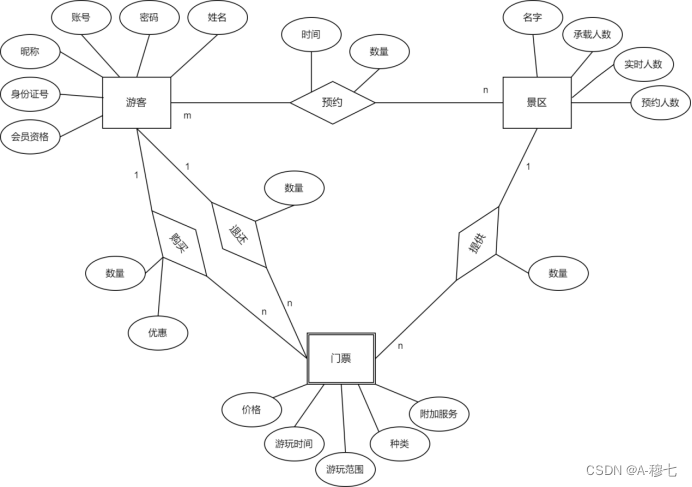

售票模块ER图：

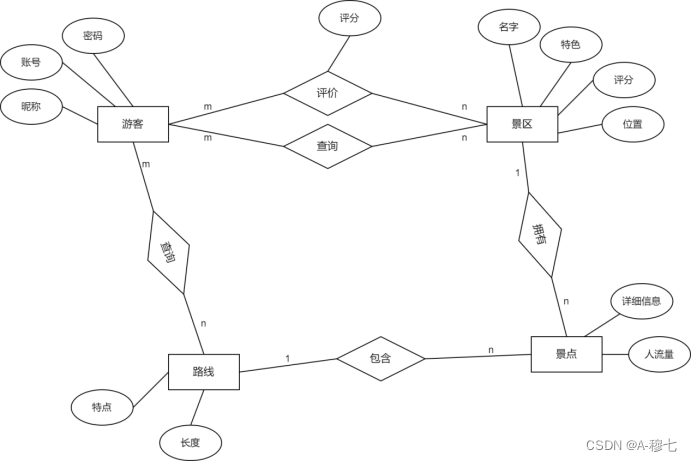

景区游玩模块ER图：
功能辅助模块ER图：
信息统计模块ER图：

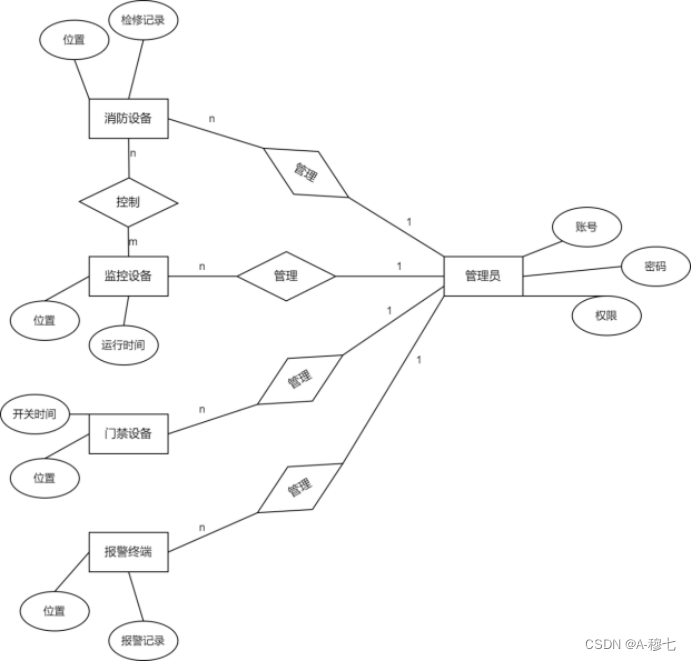

安全模块ER图：
二、面向对象需求分析
1、用例图

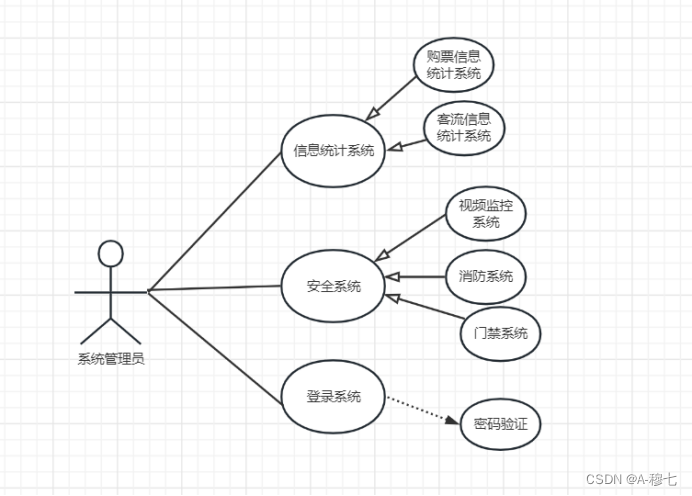

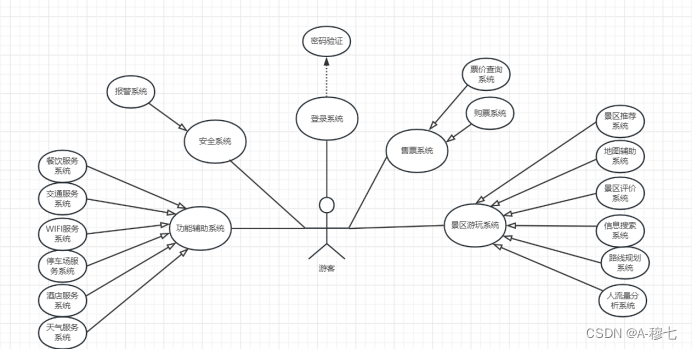

系统参与者可分为游客和系统管理员两类，基于此信息绘制用例图，结果如下：
2、类图

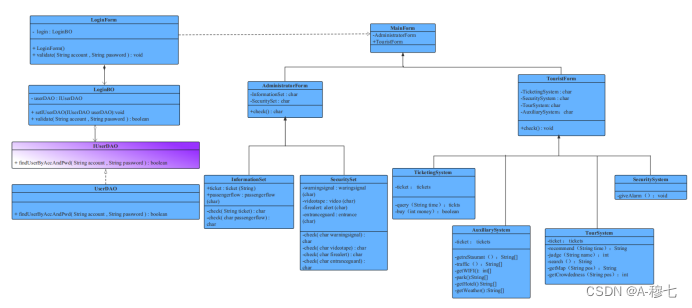

从功能表中分析筛选对象，并将其抽象成类，绘制类图如下：

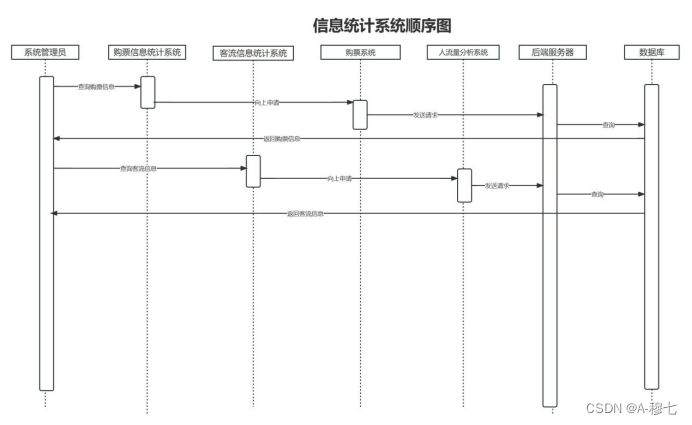

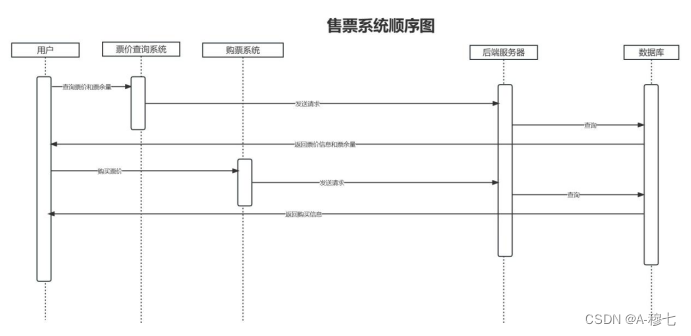

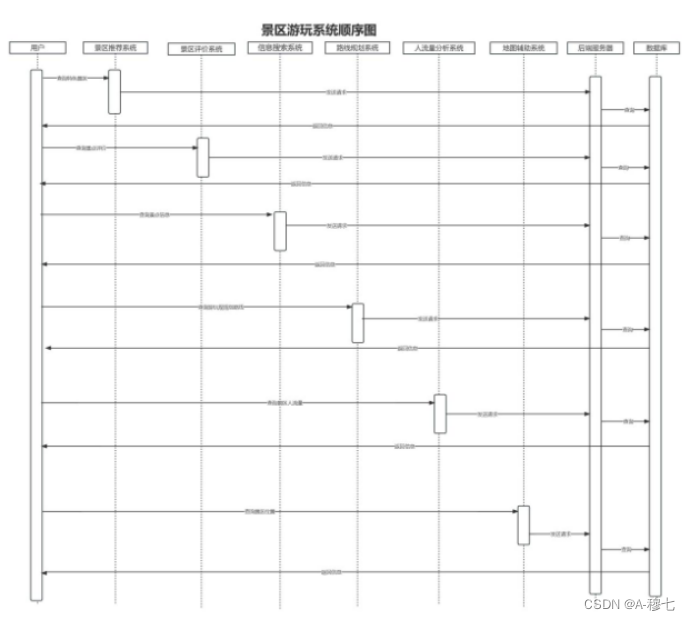

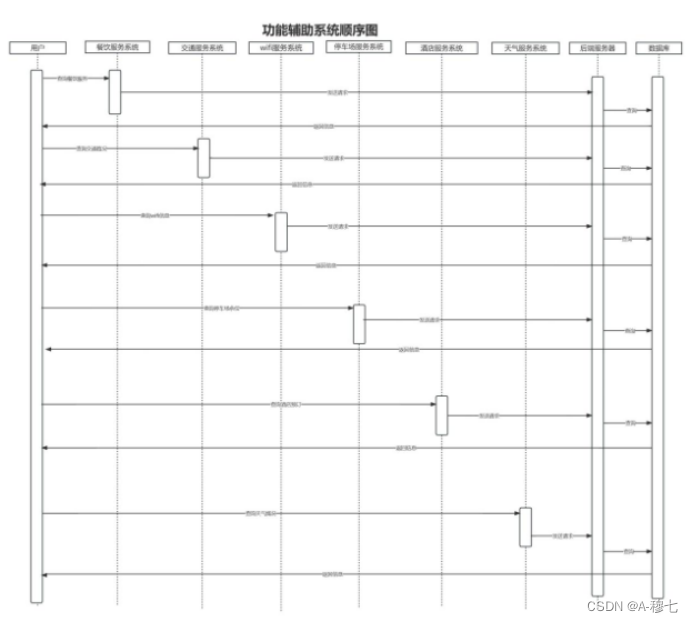

3、顺序图

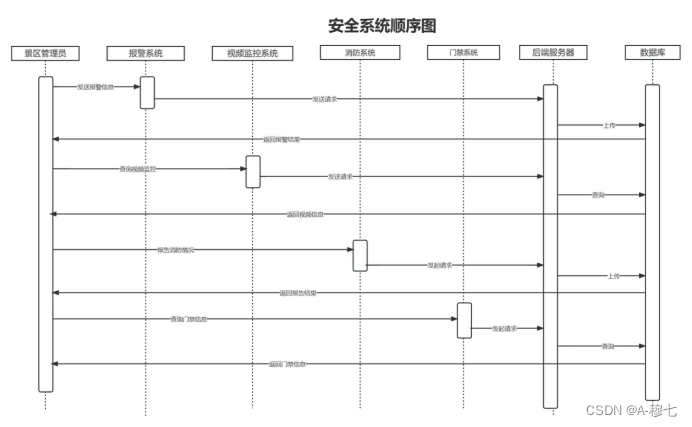

设置交互，挑选参与者，绘制得顺序图如下：
三、进阶需求展示
1、质量属性的详细分析
经过小组成员的讨论，我组一致认为质量属性对于系统而言是非常重要的，它关乎着这个系统的根本质量，于是我组对本系统的质量属性进行了详细的分析：
(1)、功能性
|
特征 |
子特征 |
描述 |
|
功能性 |
精确性 |
1、软件准确依照规定的条款程度，规定明确了权利、协议的结果或者协议的效果 |
|
互操作性 |
1、系统需要与天气预报平台、地图导航平台、酒店预订平台等建立联系获取相关的服务，完成天气状况、路线规划和办理入住等功能的实现。 2、系统需要与警情系统完成交互，便于在紧急情况及时采取行动。 |
|
|
安全性 |
1、系统可以阻止对其程序和数据进行未授权访问的能力。 2、系统建立了相应的安全机制保护注册用户的隐私。 |
|
|
适合性 |
1、系统配置的功能能契合用户需求 |
(2)、可靠性
|
特征 |
子特征 |
描述 |
|
可靠性 |
成熟性 |
1、软件开发使用成熟的开发语言合平台，降低因软件缺陷而导致的故障频率程度。 |
|
容错性 |
1、系统与平台交互前，能提前检测使用接口的相关输入，提前排除非法输入的情况，保证接口使用的容错性 |
|
|
可恢复性 |
1、系统对用户信息和景区信息提供定时备份功能，预防系统崩溃或需要回滚系统状态的情况 |
(3)、易用性
|
特征 |
子特征 |
描述 |
|
易用性 |
可操作性 |
1、用户操作界面简洁，交互功能简易快捷。 2、简化了系统的操作流程，适用人群广。 |
|
可学习性 |
1、系统为用户提供了用户手册和新手指导教程，方便注册用户快速掌握如何使用该系统。 |
|
|
可理解性 |
1、系统所具备的功能均来自于用户需求，便于用户实际理解。 2、系统功能文字说明简洁，图标鲜明，便于理解。 |
|
|
吸引性 |
1、软件页面设计简洁美观。 2、功能设计齐全。 3、软件操作快速便捷。 |
(4)、效率
|
特征 |
子特征 |
描述 |
|
效率 |
时间行为 |
1、能保证系统运行时的稳定性。 2、系统交互功能的响应时间不超过1s。 |
|
资源行为 |
1、系统要满足5000名游客同时在线的正常运行状况。 2、系统处理信息能力为每分钟4000条。 3、系统与各平台间的交互信息能储存一月以上。 |
(5)、可维护性
|
特征 |
子特征 |
描述 |
|
可维护性 |
可分析性 |
1、系统运行异常时，可以诊断软件中的缺陷和故障的原因，识别待修改部分需要花费的精力。 |
|
可改变性 |
1、景区系统需要根据游客需求的情况发展变化。 2、景区系统能视自身问题进行定期的系统版本更新。 |
|
|
稳定性 |
1、系统能在保证系统稳定性的前提下，提供功能的正常运行。 |
|
|
可测试性 |
1、系统可以确认已修改软件需要花费的精力。 |
2、统计分析
为了能够更详细地了解系统对于用户的需求满足度，我组尝试了通过统计分析的方式将数据具体化，因具体系统尚未实现，我组采取了虚拟数据进行分析，掌握了部分统计分析需求的方法。
展示结果如下：

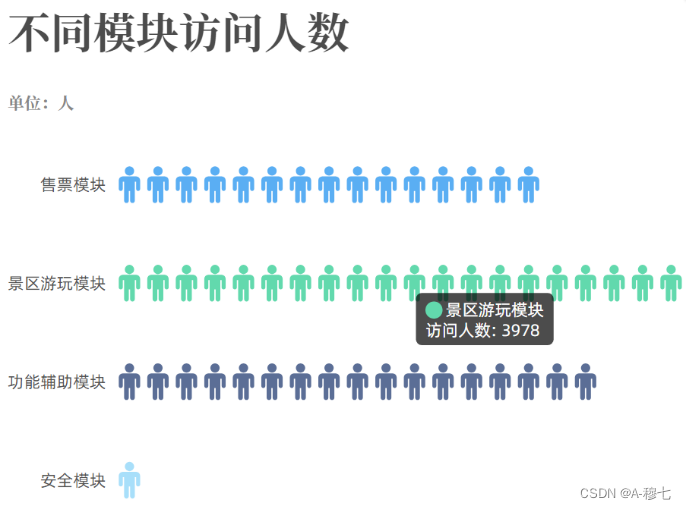

针对旅客对不同模块的需求度进行分析：

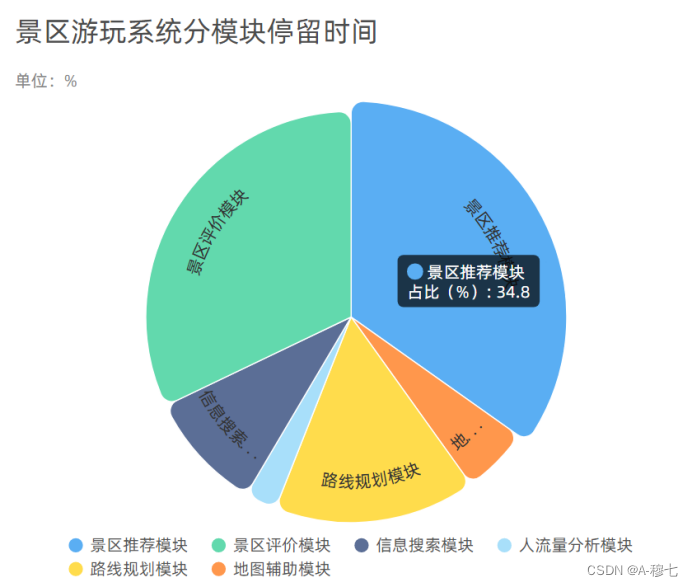

针对景区游玩系统的各模块实用程度进行分析：

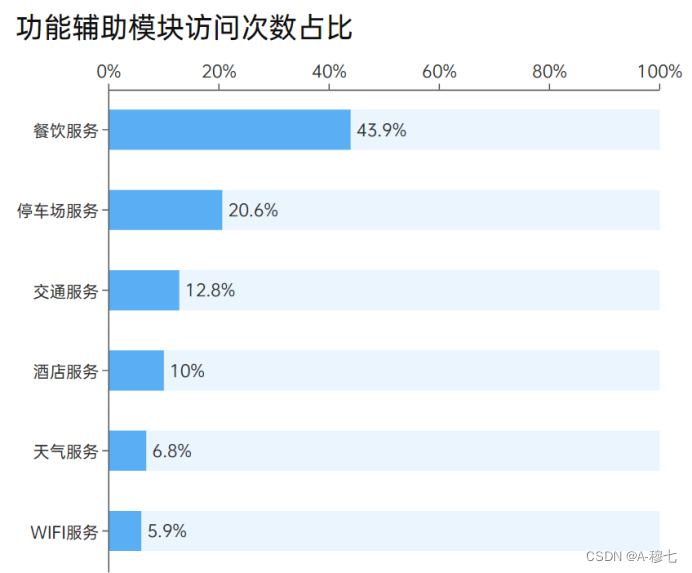

针对功能辅助各种功能对用户的帮助/吸引程度进行分析：

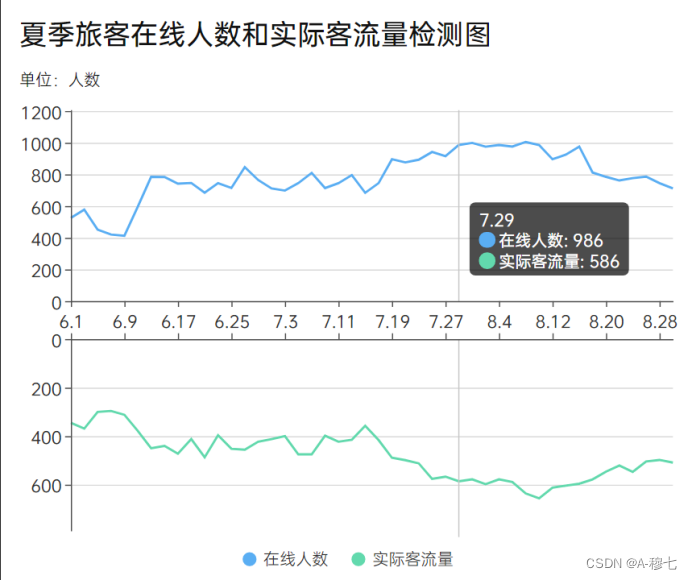

针对系统在线人数及实际客流量的对比进行分析：
3、交互界面展示
一个美观的交互界面也是一个系统能否吸引到用户的关键，我组对本系统的一些页面的布局UI进行了简要的设计，展示如下：

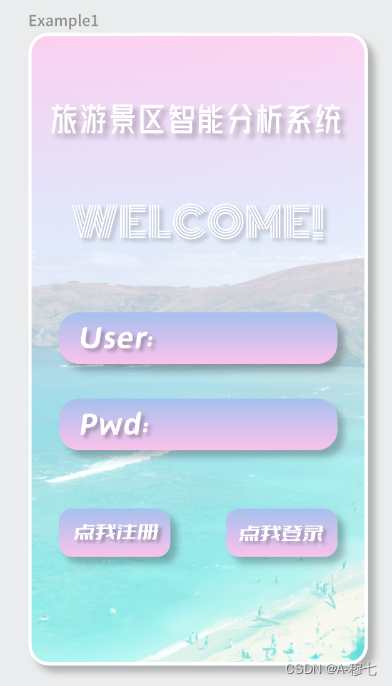

登录页面UI设计：

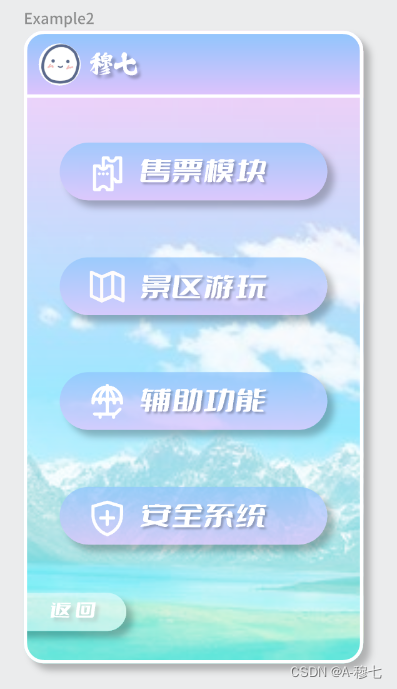

主功能页面UI设计：

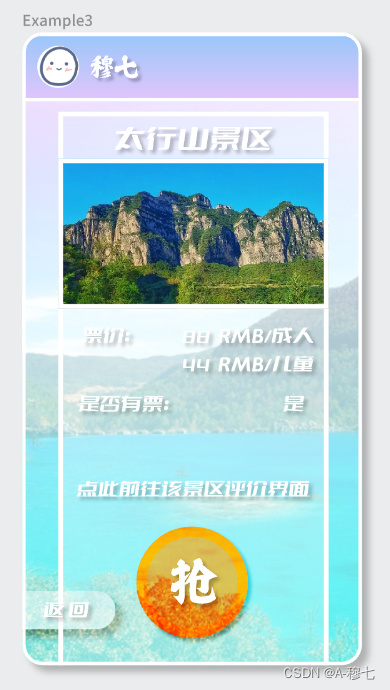

售票页面UI设计：

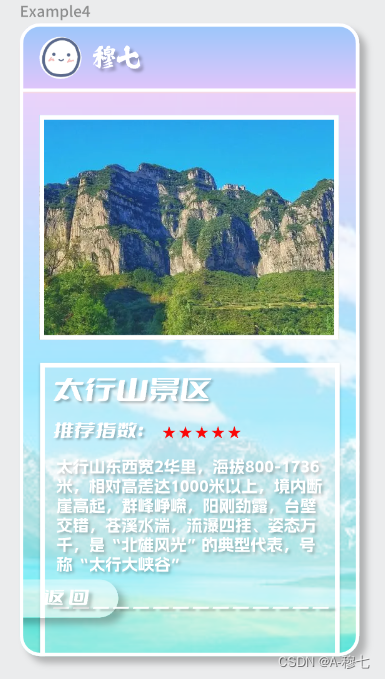

景区推荐页面UI设计：
