省流：

使用powerbi进行自定义地图（比如仓库图、区域图、设施分布图等等）绘制并联动需要展示的数据，将自定义地图转为svg格式，使用自制的中文编码器对svg进行处理使得power bi能够识别，最后进行可视化（注意，此方法的操作步骤均免费，无需额外支付费用，主打一个经济实惠~）。



目录

一、一些碎碎念

二、基本流程

三、操作步骤

3.1 获取旧版本的synoptic panel

3.2 绘制地图并制作成svg格式

3.3 中文字符转换

3.4 power bi可视化

---





一、一些碎碎念

        假期在一家外企的IT部实习，主要是进行一些数字化的工作（好像外企现在都逐渐往数字化这方面走了），需要用到power bi进行一些建模与可视化，其中就包括需要对仓库的地图进行处理，使得在power bi里能点击想看的区域查看相应的数据并识别问题。但是网上相应的资料较少，并且对一些资料实际操作过发现实际出来的结果与资料不符，于是干脆自己研究，最后成功研究出此套方法供大家使用。

二、基本流程

        使用power bi制作自定义地图基本有两种方法，一种是json格式，一种是svg格式，其中，json格式的网上的资料较多，实现起来较简单，但是有个缺点就是制作出来的地图无法显示区域标签，只有鼠标移动到相应的区块后才能看到区域是什么。但是业务需求是需要直观地显示地图，所以需要采用svg格式的方法。操作流程如下：

获取旧版本的synoptic panel并导入进power bi里 -> 获取地图图片 -> 导入进synoptic designer制作svg格式 -> 使用自制编码器进行编码 -> 将文件导入power bi里的synoptic panel实现可视化

三、操作步骤

3.1 获取旧版本的synoptic panel

        使用svg格式的地图在power bi里进行可视化时总绕不开synoptic panel这个插件，但是现在如果直接去power bi里下载这个插件的话，一次只能显示15个区域，再多一些就要买他的license了（旧版本不用收费，怪不得评分从原来的4点多降到2点多了...）。但是新版本有个好处，就是如果区域名称为中文的话，无需进行额外操作，仍然能匹配上名称，目前下载的旧版本就需要对中文字符额外进行处理。

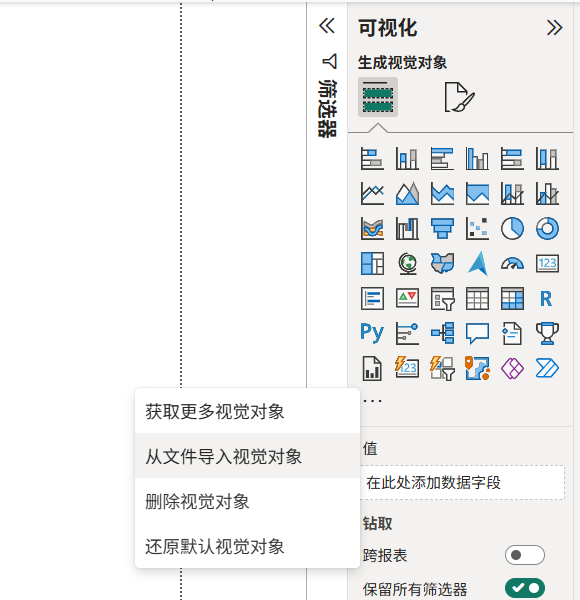

        对于旧版本，我在github上找到了1.4.0和1.4.1的这个版本：旧版本链接，进入链接里下载，解压，打开power bi，找到可视化栏，点击三个点，点击导入：

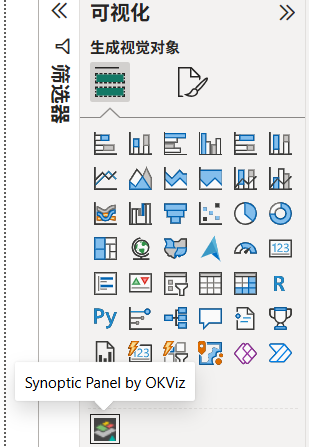

选择刚刚解压好的文件，点击dist文件夹，两个版本里选一个就行了，成功导入后会看到这个图标，就代表可以使用啦：



3.2 绘制地图并制作成svg格式

        制作成svg格式需要地图是图片的样式，制作图片的方式有很多种，市面上各种软件层出不穷，这里就不过多赘述了。制作完图片样式的地图后，进入synoptic designer网站进行制作：synoptic网站 ，制作的教程可以看b站的这个视频：制作视频 ，建议只看synoptic designer的内容，后续的synoptic panel的话实际操作会有区别，我们这里需要进行额外转换，up主那里可以不用转换，猜测是当时版本的问题，22年的时候可能可以直接导入，但是现在由于插件的作者修改了插件，所以可能旧版本的直接转化功能没有了。

        注意，在网站里写区域名称时，尽量避免数字作为开头，因为svg规定了数字不能作为开头，否则到时识别不到，如果是数字开头+英文的话power bi还可以识别，但是数字+中文的话就识别不了了。



3.3 中文字符转换

        使用这个旧版本的synoptic panel有个缺点，就是制作出来的svg地图如果标识的区域是中文的话，power bi识别不了，原因是power bi识别中文字符是识别其对应的十六进制的，所以，需要对svg地图里的中文字符进行十六进制的编码（非中文字符无需转换，power bi能直接识别的到，倘若非中文字符转换成十六进制的话power bi反而识别不到；所以编码工具里设定了只转换中文字符，非中文字符跳过）。

        为了方便大家的使用，我使用excel的VBA进行编程，大致的实现逻辑是，用户选择完需要处理的svg文件后，对里面的id标签里的中文字符进行筛选并转换成十六进制，然后覆盖原来的文件。使用新的文件导入power bi里即可。

        工具我已经提交到我的github仓库里了，点进此链接即可，如果uu们觉得工具对你有帮助的话，麻烦给我点个star，这对我帮助很大，谢谢各位啦！excel工具链接：转换工具链接

        注意，这个工具不仅会生成处理后的文件，并且，还会生成名称为“文件名_debug”的txt文件，这个文件主要是包含字符的原本的码以及转码后的码，用于方便各位应对不同需求的时候进行参考调试，或者把里面的相应内容喂给ai的话效果会更好。不过，没有调试需求的话就不用管了。



3.4 power bi可视化

        将转化好的svg文件直接导入power bi里的插件即可，具体导入的操作仍然可以参考这个视频的后半段：制作视频 ，如果你是跟我一样的想要使用区域联动其他数据的话，measure那里随便放个序号或者计数的即可，这块不太重要。

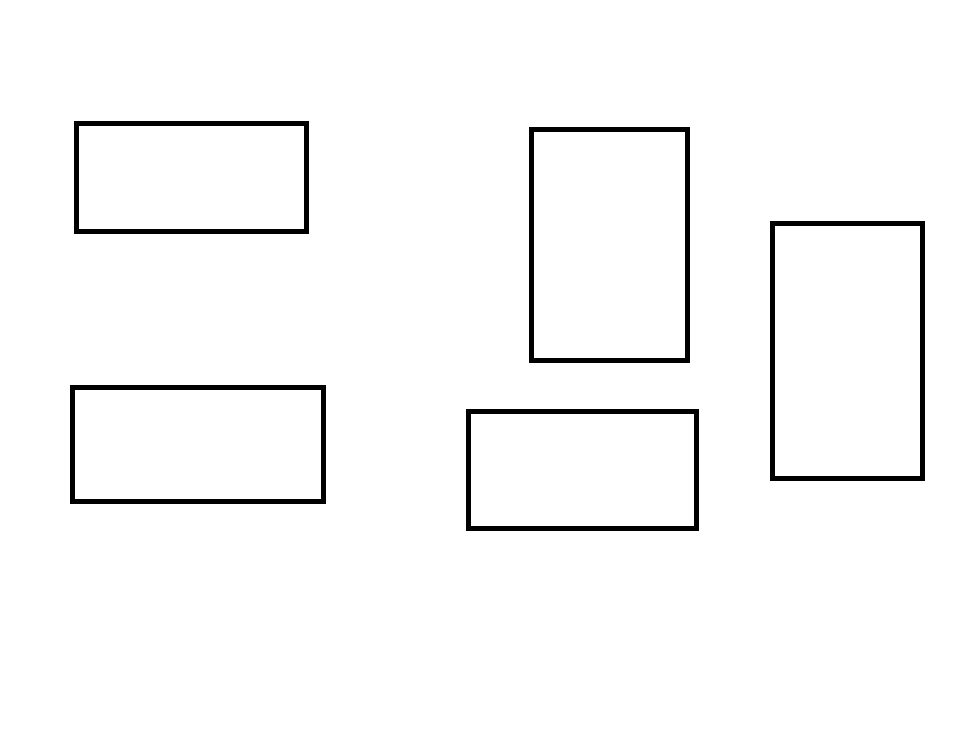

        最后，给出我随便弄的示例参考。为了方便，我直接绘制了几个矩形：

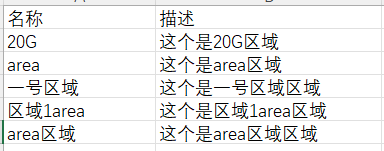

表格内容如下：

然后，进入designer网站写入名称，导出，并使用工具进行转化，导入power bi里：

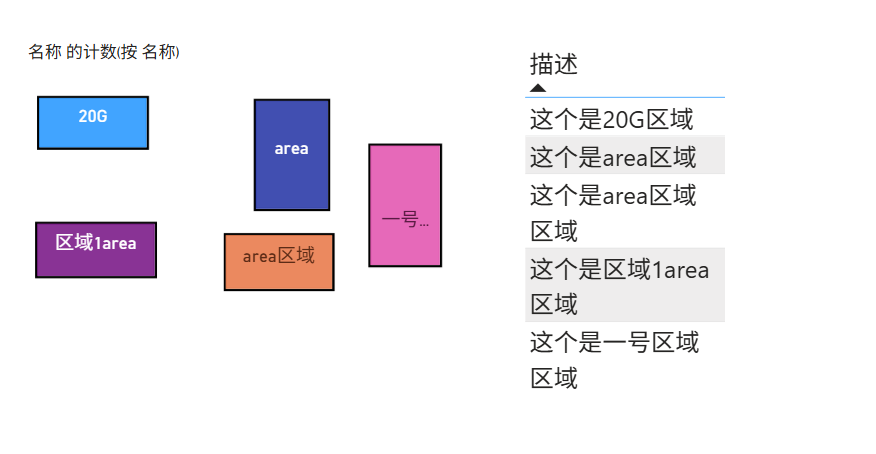

可以看到，均与表格的内容匹配上了（没有匹配上则矩形里是黑色的），同时，增加了描述表格用于展示联动，现在，只需要点击相对应的区域，即可展现对应的描述的内容，比如，点击20G区域：

这样就大功告成了！如果有更好的自定义地图的方法或者疑问，欢迎在评论区里面留言讨论。
