【模型部署必备神器】3 分钟把 YOLOv8 网络「拆」给你看！——Netron 下载+可视化终极指南（附高清结构图）

标签：#YOLOv8 #Netron #ONNX #模型可视化 #CSDN干货

---

🔥 前言

“为什么我训练的 YOLOv8 一部署就报错？”
“84×8400 的输出到底代表啥？”
别急！今天带你用 Netron 这把“手术刀”，把 YOLOv8 的 ONNX 模型一层层剖开，3 分钟看懂输入、输出、算子、节点，连每个卷积核的 shape 都能看得明明白白！

---

🚀 一、Netron 是什么？

一句话：支持 30+ 框架的模型“X 光机”。
ONNX / TensorFlow / PyTorch / Keras / Caffe… 统统拖到窗口里，立刻生成高清拓扑图。

• GitHub 28k+ star

• 微软、阿里、英伟达都在用

• 支持模型结构、参数、节点信息一键查看

---

📥 二、下载与安装

2.1 直接下载安装（推荐）

1. 打开 👉 https://netron.app，网页版可直接打开模型查看。

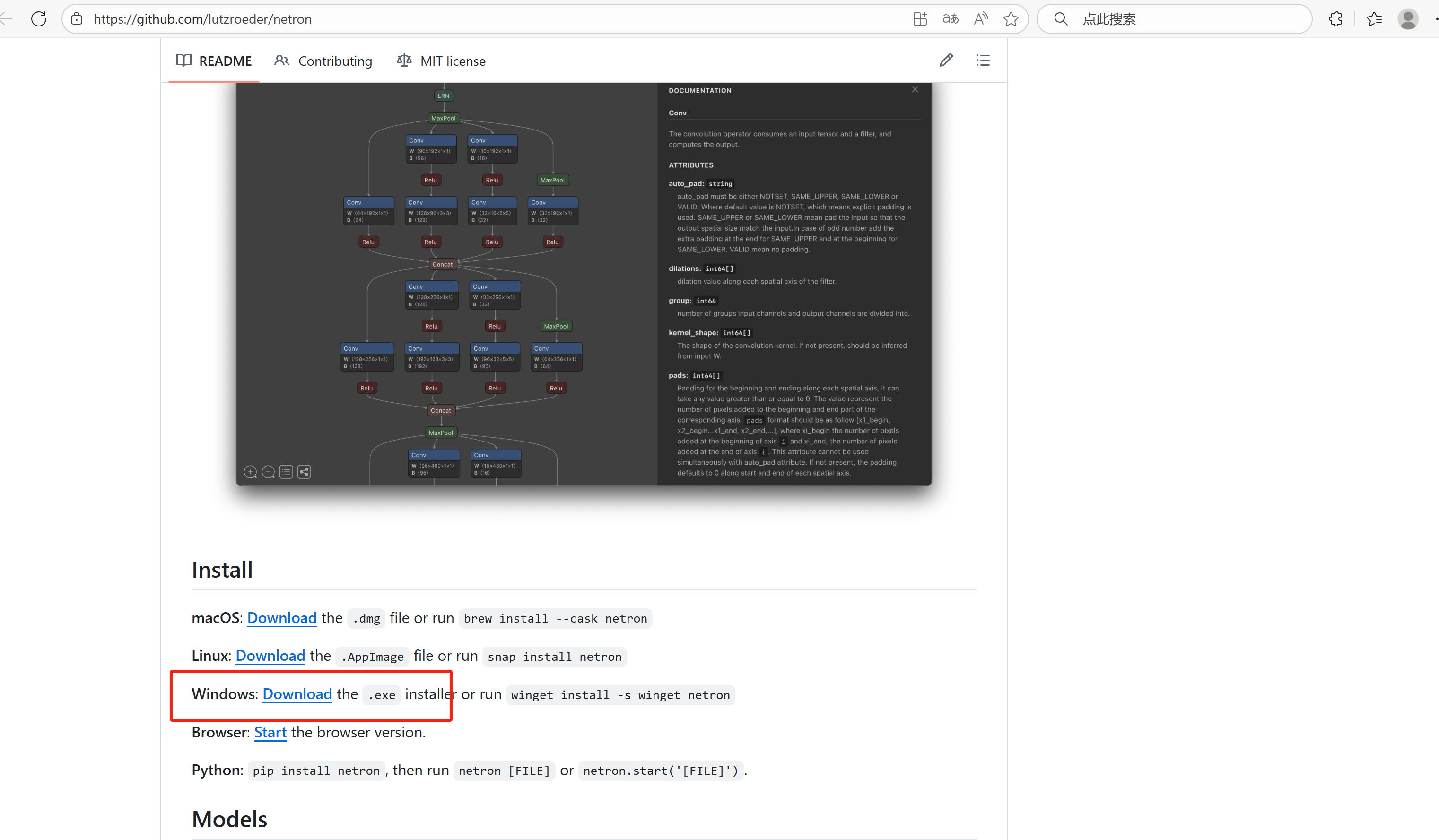

2. 按系统下载：lutzroeder/netron: Visualizer for neural network, deep learning and machine learning modelshttps://github.com/lutzroeder/netron

   • Windows：Netron.Setup.exe

   • MacOS：Netron.dmg

   • Linux：AppImage

---

2.2 命令行安装（可选）

pip install netron
netron

会自动打开浏览器进入 Netron 界面。

---

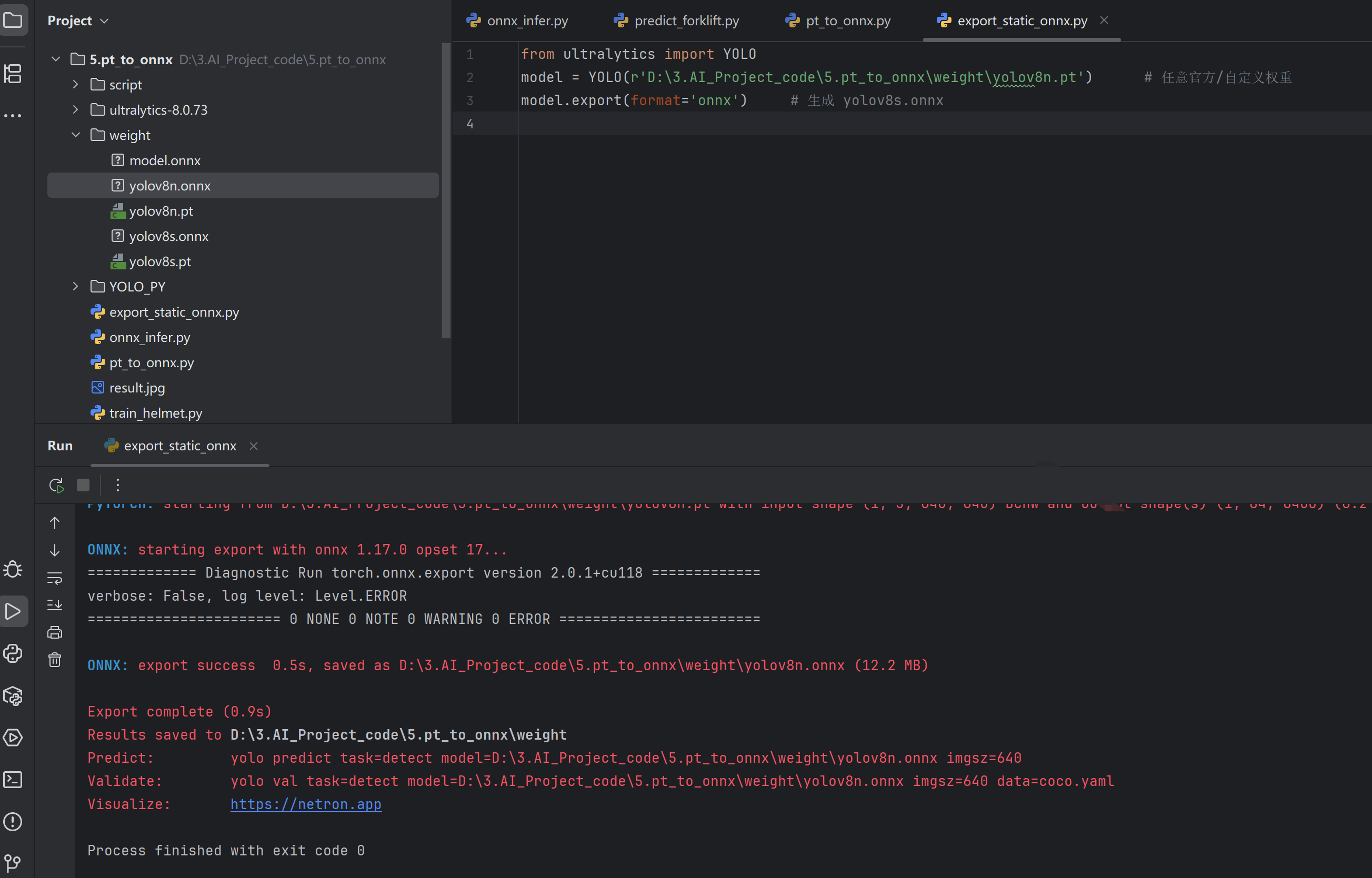

🧩 三、YOLOv8 导出 ONNX 模型

如果你还没有 ONNX 模型，先导出：

静态的onnx

from ultralytics import YOLO
model = YOLO('yolov8s.pt')      # 任意官方/自定义权重
model.export(format='onnx')     # 生成 yolov8s.onnx

几秒钟搞定，不需要写 C++。

dynamic的onnx

import torch.onnx
from ultralytics import YOLO
from copy import deepcopy

def load_yolo_model(modelpath, device='cuda'):
    yolo = YOLO(modelpath)
    model = yolo.model

    model = deepcopy(model).to(device)
    for p in model.parameters():
        p.requires_grad = False
    model.fuse().eval() #卷积和BN融合
    model.to(device)
    return model
# 1. 加载 PyTorch 模型
# 这里假设你已经有一个训练好的 PyTorch 模型
# 例如，加载一个预训练的模型
model = load_yolo_model(r'D:\3.AI_Project_code\5.pt_to_onnx\weight\yolov8s.pt')
model.eval()  # 切换到推理模式

# 2. 输入示例（根据你的模型修改输入大小）
# 假设模型接受的输入是一个大小为 [1, 3, 224, 224] 的张量（例如 ImageNet 数据集）
dummy_input = torch.randn(1, 3, 640, 640).to('cuda')

# 3. 将模型转换为 ONNX 格式
onnx_model_path = r"D:\3.AI_Project_code\5.pt_to_onnx\weight\yolov8s.onnx"
torch.onnx.export(model,  # 你的模型
                  dummy_input,  # 模型输入
                  onnx_model_path,  # 输出文件路径
                  export_params=True,  # 是否导出训练的参数
                  opset_version=12,  # ONNX 的 opset 版本
                  do_constant_folding=True,  # 是否执行常量折叠
                  input_names=['input'],  # 输入节点名称
                  output_names=['output'],  # 输出节点名称
                  dynamic_axes={'input': {0: 'batch_size'}, 'output': {0: 'batch_size'}}  # 动态批次大小
                  )

print(f"模型已成功转换为 ONNX 格式，保存路径：{onnx_model_path}")



---

👀 四、用 Netron 打开 YOLOv8

1. 启动 Netron

2. File → Open → 选择 yolov8s.onnx

3. 即可看到模型结构

---

🔍 五、你会看到什么？

• 输入节点：images: float32[1,3,640,640]

• 主干网络（Backbone）：C2f 模块、SPPF 层等

• 检测头（Head）：三尺度输出

• 输出节点：output0: float32[1,84,8400]（4 个框 + 80 类置信度）

---

💡 六、3 个高频技巧

需求	操作
只看输出节点	搜索框输入 output 秒定位
导出高清结构图	File → Export → PNG/SVG
查看权重维度	点击 Conv → 右侧显示 W: float32[256,128,3,3]

---

🎁 七、彩蛋福利

详细的static的onnx和dynamic的onnx区别，以及使用场景，包括后期转tensorrt中遇到的问题，小伙伴可以私聊博主。后续博主会出视频。

以及一篇开源的超详细YOLOv8 PyTorch 模型转 ONNX 并推理，包含图像preprocess和nms的postprocess全流程。YOLO模型训练与部署优化实战_新手村-小钻风的博客-CSDN博客

---

🛠 八、常见问题 FAQ

Q1：打开 .pt 空白？
→ 先转成 .onnx 再看。

Q2：在线版打不开？
→ 换浏览器或用离线版 exe。

Q3：怎么确认导出成功？
→ 看输出节点名字 output0，维度 [1,84,8400]。

---

🏁 结语

看懂模型结构，调参才有灵魂。
收藏本文，下次面试官问你 YOLOv8 的 Neck 在哪里，你就能当场打开 Netron 给他看！
