从协方差矩阵到降维可视化：PCA 的数学原理与应用

这篇文章系统介绍了主成分分析（PCA）的原理与实践。首先讲解了 PCA 的数学基础，包括数据中心化、协方差矩阵与特征值分解；然后展示了如何使用 scikit-learn 对鸢尾花数据集进行 PCA 降维、可视化协方差矩阵、特征值、二维投影及累计解释方差；最后总结了 PCA 在高维可视化、数据压缩、去噪和特征提取等场景的应用，为理解和实践线性降维提供了完整指导。

---

1.PCA 概述

主成分分析（Principal Component Analysis, PCA）是一种经典的降维方法，广泛用于数据压缩、特征提取、可视化和噪声消除等场景。

它的核心思想是：通过线性变换，将原始高维数据映射到一组新的、相互正交的主成分坐标轴上，并按方差大小排序。前几个主成分往往能够保留绝大部分数据信息，从而实现高效的数据表示。换句话说，PCA 的目标是：寻找能够最大化数据方差的方向，并将数据投影到这些方向上。

---

2. 数学原理

假设数据集为：
$$X=x_1,x_2,\dots ,x_n,x_i\in {\mathbb{R}}^d$$

2.1 数据中心化

为了消除偏移，先对数据去均值化：
$$\tilde{X}=X-\mu ,\mu =\frac{1}{n}\sum _{i=1}^n{x}_i$$

2.2 协方差矩阵

计算特征之间的协方差：
$$C=\frac{1}{n}{\tilde{X}}^T\tilde{X}$$

2.3 特征值分解

对协方差矩阵进行特征分解：
$$C{v}_i={\lambda }_i{v}_i$$
其中，${\lambda }_i$ 表示第 $i$ 个主成分的方差大小，$v_i$ 为对应的主成分方向。

2.4 保留前 k 个主成分

选择最大的 $k$ 个特征值对应的特征向量，组成投影矩阵：
$$W=[v_1,v_2,\dots ,v_k]$$
降维结果为：
$$Z=\tilde{X}W$$
这样，数据被映射到低维空间，同时保留了尽可能多的信息。

---

3. scikit-learn 实现与可视化

以经典的 鸢尾花数据集 为例，演示 PCA 的完整流程。

3.1 数据加载与准备

import numpy as np
import matplotlib.pyplot as plt
import seaborn as sns
from sklearn.decomposition import PCA
from sklearn.datasets import load_iris
from matplotlib.patches import Ellipse

sns.set_theme(style="whitegrid", font="SimHei", rc={"axes.unicode_minus": False})

# 加载数据
data = load_iris()
X = data.data
y = data.target

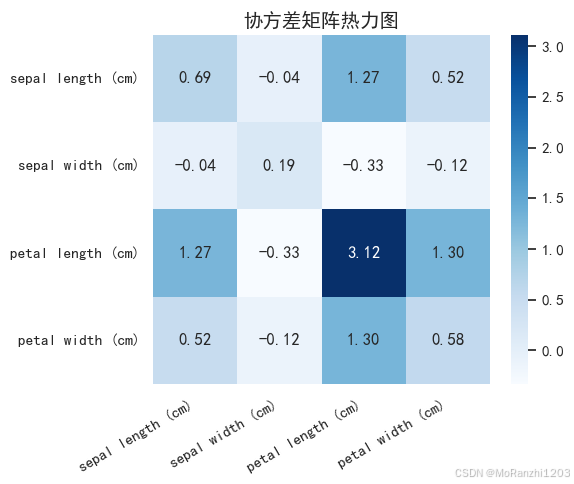

3.2 协方差矩阵可视化

协方差矩阵反映了不同特征之间的相关性，是 PCA 的数学核心。

# 数据中心化
X_centered = X - np.mean(X, axis=0)
# 协方差矩阵
cov_matrix = np.cov(X_centered.T)

# ========== 协方差矩阵热力图 ==========
plt.figure(figsize=(6, 5))
sns.heatmap(cov_matrix, annot=True, fmt=".2f", cmap="Blues",
            xticklabels=data.feature_names, yticklabels=data.feature_names, cbar=True)

# 调整 X 轴刻度旋转角度
plt.xticks(rotation=30, ha="right")
plt.title("协方差矩阵热力图", fontsize=14)
plt.tight_layout()
plt.show()

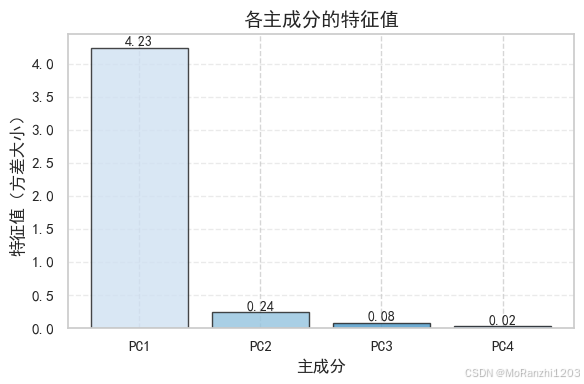

3.3 特征值与方差贡献

特征值表示各主成分的重要性。特征值越大，说明该主成分在数据表示中越关键。

# ========== 特征值大小 ==========
eig_vals, eig_vecs = np.linalg.eig(cov_matrix)

plt.figure(figsize=(6, 4))
bars = plt.bar(
    range(1, len(eig_vals)+1),
    eig_vals,
    color=sns.color_palette("Blues", len(eig_vals)),
    edgecolor="k", alpha=0.8
)

plt.xlabel("主成分", fontsize=12)
plt.ylabel("特征值（方差大小）", fontsize=12)
plt.title("各主成分的特征值", fontsize=14)

# 设置 x 轴标签为 PC1, PC2 ...
plt.xticks(range(1, len(eig_vals)+1), [f"PC{i}" for i in range(1, len(eig_vals)+1)])

# 添加淡化的 y 轴网格
plt.grid(axis="y", alpha=0.3, linestyle="--")

# 在柱子顶部添加数值
for bar in bars:
    plt.text(
        bar.get_x() + bar.get_width()/2, bar.get_height(),
        f"{bar.get_height():.2f}",
        ha='center', va='bottom', fontsize=10
    )

plt.tight_layout()
plt.show()

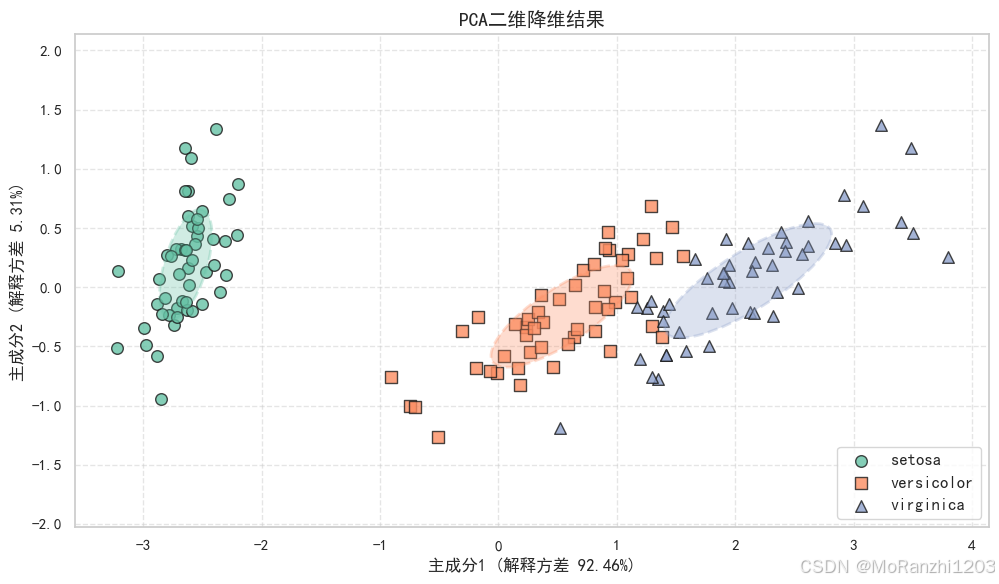

3.4 二维降维结果

将原始四维数据降到二维后，不同类别的分布在新坐标系下更加清晰可分。

# ========== PCA二维降维结果 ==========
pca = PCA(n_components=4)
X_pca = pca.fit_transform(X)

plt.figure(figsize=(10, 6))
markers = ['o', 's', '^']
palette = sns.color_palette("Set2", len(np.unique(y)))

for label, marker, color in zip(np.unique(y), markers, palette):
    plt.scatter(
        X_pca[y==label, 0], X_pca[y==label, 1],
        label=data.target_names[label],
        marker=marker, color=color, alpha=0.8, edgecolor="k", s=70
    )

    # 添加置信椭圆
    cov = np.cov(X_pca[y==label, 0], X_pca[y==label, 1])
    mean = np.mean(X_pca[y==label, :2], axis=0)
    eigvals, eigvecs = np.linalg.eigh(cov)
    angle = np.degrees(np.arctan2(*eigvecs[:,0][::-1]))
    ellipse = Ellipse(
        xy=mean, width=2*np.sqrt(eigvals[0]), height=2*np.sqrt(eigvals[1]),
        angle=angle, edgecolor=color, fc=color, lw=2, alpha=0.3, linestyle="--"
    )
    plt.gca().add_patch(ellipse)

plt.xlabel(f"主成分1 (解释方差 {pca.explained_variance_ratio_[0]:.2%})", fontsize=12)
plt.ylabel(f"主成分2 (解释方差 {pca.explained_variance_ratio_[1]:.2%})", fontsize=12)
plt.title("PCA二维降维结果", fontsize=14)

plt.gca().set_aspect("equal", adjustable="datalim")
plt.grid(alpha=0.5, linestyle="--")  # 淡化网格
plt.legend(frameon=True, fontsize=12, loc="lower right")  # 图例放右侧
plt.tight_layout()
plt.show()

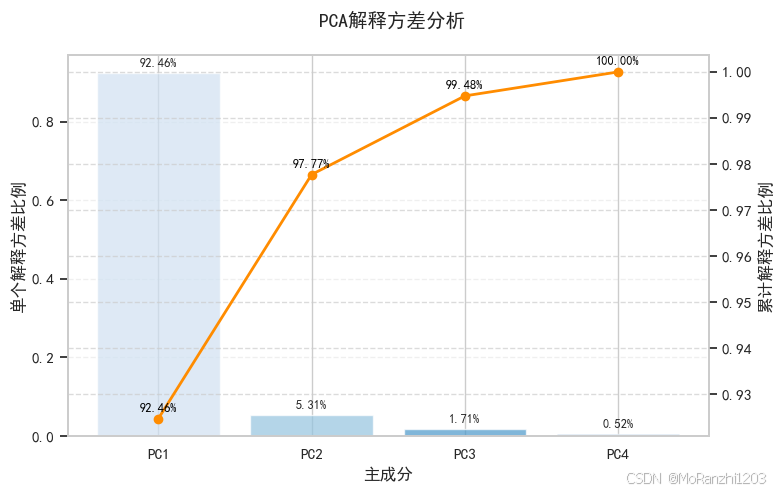

3.5 累计解释方差

累计解释方差曲线展示了保留信息的程度。实际应用中，常选择能解释 80%~95% 方差 的前几个主成分作为降维结果。

# ========== PCA解释方差分析（双y轴优化版） ==========
fig, ax1 = plt.subplots(figsize=(8,5))

# 左轴：单个解释方差（条形图）
bars = ax1.bar(
    components, explained_var, alpha=0.7,
    color=sns.color_palette("Blues", len(components)),
    label="单个解释方差"
)
ax1.set_ylabel("单个解释方差比例", fontsize=12)
ax1.set_xlabel("主成分", fontsize=12)
ax1.set_xticks(components)
ax1.set_xticklabels([f"PC{i}" for i in components])

# 在条形上添加百分比
for bar, ev in zip(bars, explained_var):
    ax1.text(
        bar.get_x() + bar.get_width()/2, bar.get_height() + 0.01,
        f"{ev:.2%}", ha="center", va="bottom", fontsize=9
    )

# 右轴：累计解释方差（折线图）
ax2 = ax1.twinx()
ax2.plot(
    components, cumulative_var, marker='o', color="darkorange", linewidth=2,
    label="累计解释方差"
)
ax2.set_ylabel("累计解释方差比例", fontsize=12)

# 在累计曲线上添加数值
for i, cv in enumerate(cumulative_var):
    ax2.text(
        components[i], cv + 0.001, f"{cv:.2%}",
        ha="center", va="bottom", fontsize=9, color="black"
    )

# 美化
ax1.grid(axis="y", alpha=0.3, linestyle="--")
plt.grid(alpha=0.7, linestyle="--")  # 淡化网格
fig.suptitle("PCA解释方差分析", fontsize=14)
fig.tight_layout()
plt.show()

---

4. 应用场景

• 高维可视化：将复杂的高维数据映射到二维/三维空间，便于展示和分析。
• 数据压缩：减少存储空间和计算开销。
• 去噪处理：舍弃小方差成分，提高模型鲁棒性。
• 特征提取：得到更加紧凑和有代表性的特征集。

---

5. 总结

PCA 是一种经典的线性降维方法，核心思想是最大化数据投影的方差。在 scikit-learn 中，PCA 的实现非常简洁，仅需几行代码即可完成降维与可视化。

在实际应用中，PCA 常作为数据预处理的重要步骤，广泛用于特征工程、建模前的数据压缩以及可视化分析，为后续的数据挖掘与建模奠定基础。
