1、介绍

        本章描述了有助于使用Qt图形视图框架可视化二维CGAL对象的类。

        该框架使用模型视图范式。QGraphicsItems存储在QGraphicsScene中，并显示在QGraphicsView中。项目有一个绘制方法，当项目位于视图的可见区域时会调用该方法。该框架还负责通过场景将事件从视图调度到项目。该框架是可扩展的，因为用户可以添加从QGraphicsItem派生的类。

        除了可视化QGraphicsItems之外，用户还希望输入几何对象。我们为所有2D CGAL内核对象提供了输入生成器。

        该包还包括一个用于提供缩放、平移和滚动到图形视图的类。以下部分描述了所有这些类之间的交互，我们最后描述了QGraphicsItem的内部结构。

1.1、命名规范

        由于Qt和CGAL有不同的命名约定，并且这个包将它们结合在一起，我们采用了以下混合命名约定。所有头文件都在目录CGAL/Qt/中。类名是连接的大写单词，函数名是连接的第一个小写单词的大写单词。其基本原理是，这些类与Qt有关，并且它们有时是派生类，必须覆盖遵循此命名方案的成员函数。所有类都在嵌套的命名空间CGAL::Qt中。

2、总体设计

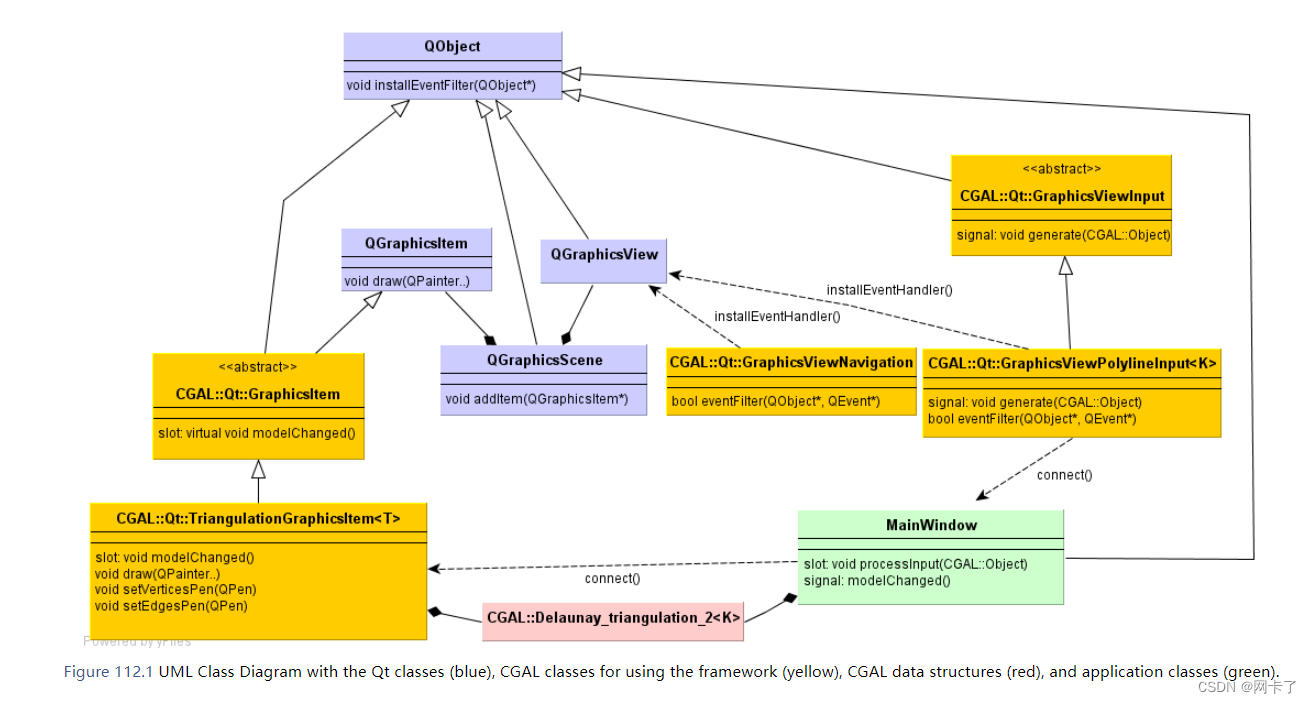

        在图中，您可以看到四个灰色的类，它们来自Qt图形视图框架。QGraphicsScene包含QGraphicsItems，它们显示在任意数量的QGraphicsView中。视图是小部件，也就是说，它们占用了应用程序中的屏幕空间。

        第四类是QObject。它在Qt中对事件处理和内存管理起着重要作用。首先，它允许添加信号和插槽，并将它们连接起来。其次，它允许安装事件过滤器。

2.1、可视化CGAL数据结构

2.2、导航

        我们提供了一个类CGAL::Qt::GraphicsViewNavigation，它可以作为图形视图及其视口的事件过滤器安装。对于所有Qt小部件，QGraphicsView都是从QObject派生而来的。按下或释放鼠标按钮、移动鼠标、按下按键等事件会传递给视图，视图会首先将它们传递给事件过滤器。CGAL::Qt::GraphicsViewNavigation事件过滤器允许缩放、滚动和重新居中。最后，该类发出一个带有鼠标坐标的信号。这可用于在应用程序的状态栏中显示当前鼠标位置。

2.3、 输入

        CGAL内核对象、多段线等的输入由从CGAL::Qt::GraphicsViewInput派生的类生成。作为导航类，它们是图形视图的事件处理程序，因为当用户单击以输入点时，它们必须知道鼠标在哪里。

        一旦输入生成器组装好对象（可能需要几次鼠标点击），它就会发出一个CGAL::对象来包装输入。应用程序开发人员可以将发出的输入连接到插槽。在使用图形视图框架的CGAL的2D演示中，我们将其连接到插槽MainWindow::processInput（CGA::Object）。此方法从CGAL::Object中展开并将其插入到数据结构中。然后它通常会发出一个信号modelChanged（），该信号可以连接到表示数据结构的图形项。

        我们提供的所有输入生成器都使用鼠标左键输入点。右键单击将终止一系列输入的点。'Delete和backspace删除最后输入的点Esc'重置输入生成器。由于“Ctrl”键由CGAL::Qt::GraphicsViewNavigation使用，因此不使用此修饰符。
