一、初识卷积

卷积之所以叫“卷”积，可以参见知乎上的回答。个人认为，卷积的通俗理解就是“长江后浪推前浪，前浪死在沙滩上”。“后浪”推“前浪”的本质就是“后浪”和“前浪”叠加，然而随着时间推移，“前浪”并不会因为“后浪们”的叠加的“推”而越来越大，因为“浪”的势头会随着时间推移慢慢消解，最终导致“前浪死在沙滩上”而不是造成大“江”啸。卷积函数就是所有位置的“浪”的高低。

关于卷积，我主要参考了几篇相关文章：

“卷积为什么如此强大？理解深度学习中的卷积”

“如何通俗易懂地解释卷积？”

“别怕，"卷积"其实很简单”

二、卷积的基本定义及应用

卷积的定义：

设函数 $f(\cdot)$ 和 $g(\cdot )$ 是定义在 $\mathbb{R}$ 上的两个可积函数，那么如下反常积分成为 $f$ 与 $g$ 的卷积，记做 $h(x)=(f*g)(x)$ ：

$h(x) = \int_{-\infty}^{+\infty} f(\tau) g(x-\tau) d\tau$

其离散形式为：

$h(x) = \sum_{\tau=-\infty}^{+\infty} f(\tau) g(x-\tau)$

在信号学里，卷积的物理意义可以解释为在 $x$ 时间点接收到的信息总量，其中函数 $f(\tau)$ 是信号发射函数，和 $g(x-\tau )$ 是信号随时间衰减的函数，而变量 $\tau$ 则是发射信号的时间点。如果信号是连续发射的，则适用连续形式，如果信号是间断的（脉冲信号），则适用离散形式。

在统计学里，卷积可以表现为关于时间 $x$ 的移动加权平均函数，其中函数 $f(\tau)$ 是时间点 $\tau$ 上的统计对象的值，和 $g(x-\tau )$ 是统计对象历史值的权重。

一维卷积可以拓展为二维卷积：

设函数 $f(\cdot)$ 和 $g(\cdot )$ 是定义在 $\mathbb{R}^2$ 上的两个可积函数，那么 $f$ 与 $g$ 的卷积如下所示：

$h(x_1, x_2) = \int_{-\infty}^{+\infty} \int_{-\infty}^{+\infty} f(\tau_1, \tau_2) g(x_1-\tau_1, x_2-\tau_2) d\tau_1 d\tau_2$

其离散形式为：

$h(x_1, x_2) = \sum_{\tau_1=-\infty}^{+\infty} \sum_{\tau_2=-\infty}^{+\infty} f(\tau_1, \tau_2) g(x_1-\tau_1, x_2-\tau_2)$

二维卷积经常应用在图像处理中，其中函数 $f(i,j)$ 和 $g(i,j)$ 分别是用来读取两个矩阵（目前设为 $\textbf{\emph F}$ 和 $\textbf{\emph G}$ ）中 $i$ 行 $j$ 列的值， $f(i,j)|_{i \in [-\infty , + \infty], j \in [-\infty , + \infty]}$ 其实就是矩阵 $\textbf{\emph F}$ 中的所有点。那么二维卷积的离散形式可以理解为分别吧矩阵 $\textbf{\emph F}$ 中的所有点和矩阵 $\textbf{\emph G}$ 中对应的点相乘（这是元素级的运算）并求和（矩阵所有元素求和）。这种操作可以用来对图像中的每一个点进行相关处理（就是二维的加权移动平均）。

举个具体例子，假设有图像（矩阵） $\textbf{\emph G}_{6 \times 6}$ ，平滑算子矩阵 $\textbf{\emph F}_{3 \times 3}$ ，其中：

$\textbf{\emph G}_{6 \times 6}= \begin{bmatrix} 0, &1, &2, &3, &4, &5 \\ 0, &1, &2, &3, &4, &5 \\ 0, &1, &2, &3, &4, &5 \\ 0, &1, &2, &3, &4, &5 \\ 0, &1, &2, &3, &4, &5 \\ 0, &1, &2, &3, &4, &5 \\ \end{bmatrix}$

$\textbf{\emph F}_{3 \times 3} = \begin{bmatrix} \frac{1}{9} , &\frac{1}{9}, &\frac{1}{9}\\ \frac{1}{9} , &\frac{1}{9}, &\frac{1}{9}\\ \frac{1}{9} , &\frac{1}{9}, &\frac{1}{9}\\ \end{bmatrix}$

设函数 $g(i_g,j_g)$ 为读取矩阵 $\textbf{\emph G}$ 中 $i$ 行 $j$ 列的值，比如 $g(3,4)=3$ ； $f(i_f,j_f)$ 为读取矩阵 $\textbf{\emph G}$ 中 $2+i_f$ 行 $2+j_f$ 列的值，比如 $f(-1,-1)=\textbf{\emph G}_{11}$ （这里这么设置一个平移量是为了方便在卷积公式中计算）。

那么卷积 $h(3,4)$ 可以表示为：

$\begin{align*} h(3,4) = &\textbf{\emph F}_{11} \textbf{\emph G}_{45} + \textbf{\emph F}_{12} \textbf{\emph G}_{44} + \textbf{\emph F}_{13} \textbf{\emph G}_{43} +\\ & \textbf{\emph F}_{21} \textbf{\emph G}_{35} + \textbf{\emph F}_{22} \textbf{\emph G}_{34} + \textbf{\emph F}_{23} \textbf{\emph G}_{33} +\\ & \textbf{\emph F}_{31} \textbf{\emph G}_{25} + \textbf{\emph F}_{32} \textbf{\emph G}_{24} + \textbf{\emph F}_{33} \textbf{\emph G}_{23} \\ = &3 \end{align*}$

就是像素点 $\textbf{\emph G}_{34}$ 及它周围一圈像素点的算术平均数。这里特别注意，在用矩阵 $\textbf{\emph F}_{3 \times 3}$ 平滑像素点 $\textbf{\emph G}_{34}$ 时，从原矩阵 $\textbf{\emph G}$ 中抽取与矩阵 $\textbf{\emph F}$ 相同形状的子矩阵（红色区域） $\textbf{\emph G}'$ ：

$\begin{bmatrix} 0, &1, &2, &3, &4, &5 \\ 0, &1, &{\color{Red} \textbf{2}}, &{\color{Red} \textbf{3}}, &{\color{Red} \textbf{4}}, &5 \\ 0, &1, &{\color{Red} \textbf{2}}, &{\color{Red} \textbf{3}}, &{\color{Red} \textbf{4}}, &5 \\ 0, &1, &{\color{Red} \textbf{2}}, &{\color{Red} \textbf{3}}, &{\color{Red} \textbf{4}}, &5 \\ 0, &1, &2, &3, &4, &5 \\ 0, &1, &2, &3, &4, &5 \\ \end{bmatrix}$

然后通过对矩阵 $\textbf{\emph F}$ 进行翻转（水平翻转+垂直翻转）得到矩阵 $\textbf{\emph F}'$ ，再和子矩阵 $\textbf{\emph G}'$ 计算哈达玛积（hadamard product） $\textbf{\emph F}' \circ \textbf{\emph G}'$ ，然后元素求和。

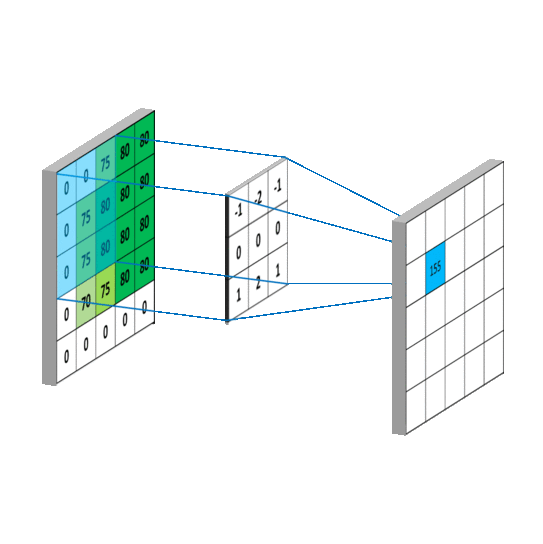

当使用二维卷积对整个图片进行处理的动态示意图如下（事实上超出原图矩阵 $\textbf{\emph G}$ 范围的部分可用0补齐）：

卷积在机器学习中，一个重要的作用就是处理特征工程，就像上面提到的图像处理（图像本身就是一个特征数据矩阵），卷积可以对数据矩阵进行“移动加权平均处理”，来“抹平”或者“突出”一些特征，其中用来进行“移动加权平均处理”的函数可以称为卷积核（本质就是核函数）。在数据可视化中，核密度图（KDE）本质也是对散点进行卷积计算，通过使用不同的卷积核函数来实现不同的核密度图。

三、卷积是如何“卷”的

卷积本身就是“低维度的”，因为各个维度之间被 $\tau_1+\tau_2=x$ 约束着，只是通过高纬度的被积函数去理解和计算。下面通过一个具体的例子来直观的看一下卷积的降维过程：

首先设两个函数 $f(\tau_1)=\frac{\sin{\tau_1}+1}{2}$ 和 $g(\tau_2 )=e^{-\tau_2}$ ，其中 $\tau_1+\tau_2=x$ ，其中 $x$ 是当前时间点，函数 $f(\tau_1)$ 是一个连续信号函数（这个信号每时每刻都在周期性地改变）， $\tau_1$ 是信号发射时间点。函数 $g(\tau_2 )$ 是一个信号衰减函数， $\tau_2$ 是距离信号发出时间点的时间间隔。

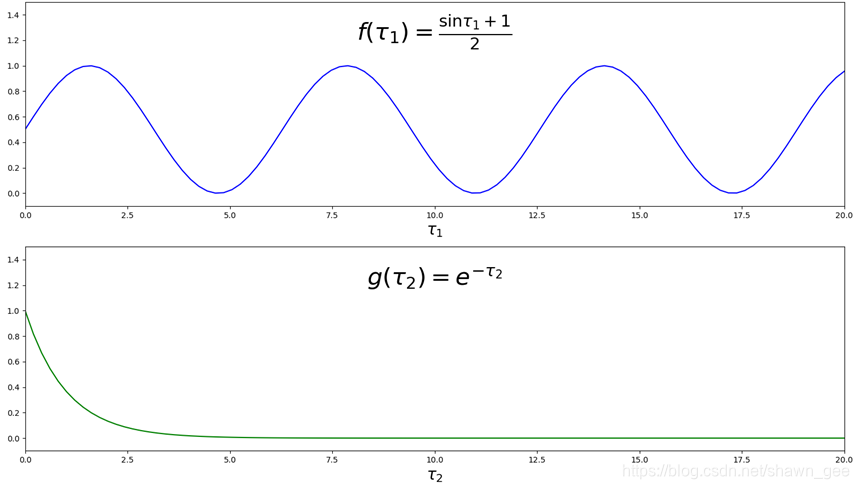

信号函数 $f(\tau_1)$ 和衰减函数 $g(\tau_2 )$ 函数图如下：

卷积 $h(x)$ 如下所示：

$h(x) = \int_{0}^{x} f(\tau_1) g(\tau_2) d\tau_1 \quad |_{\tau_1+\tau_2=x}$

其中被积函数就是两个函数值向量的 $f(\tau_1) g(\tau_2)$ 张量积。之所以积分的上下限分别设置为 $x$ 及 $0$ 是因为：信号函数 $f(\tau_1)$ 在 $\tau_1<0$ 时无意义（时间原点之前不发信号），衰减 $g(\tau_2 )$ 在 $\tau_2<0$ 时也无意义（当前时间之后收到的信号权重为0）。

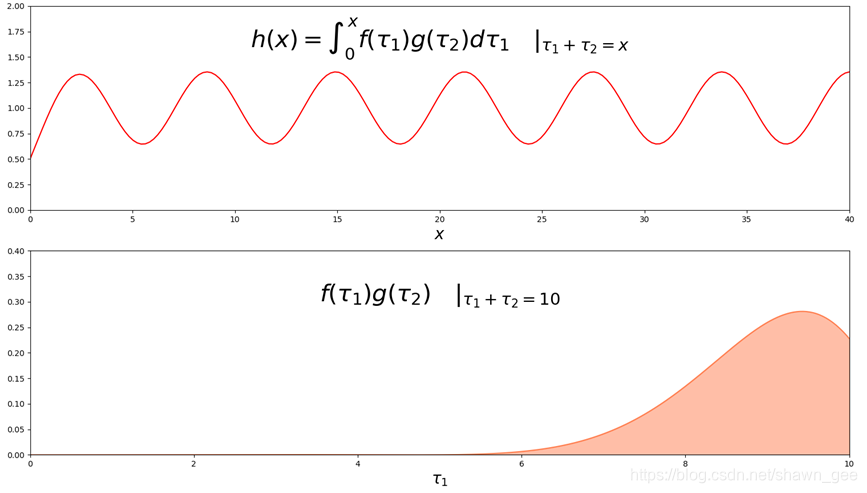

卷积函数 $h(x)$ 和被积函数 $f(\tau_1) g(\tau_2) \quad |_{\tau_1+\tau_2=10}$ 的函数图如下：

其中被积函数是在 $x=10$ 的条件下得到的一个关于 $\tau_1$ 的一元函数（ $\tau_2$ 被约束 $\tau_1+\tau_2=10$ 所固定）， $h(10)$ 就等于橙色面积。

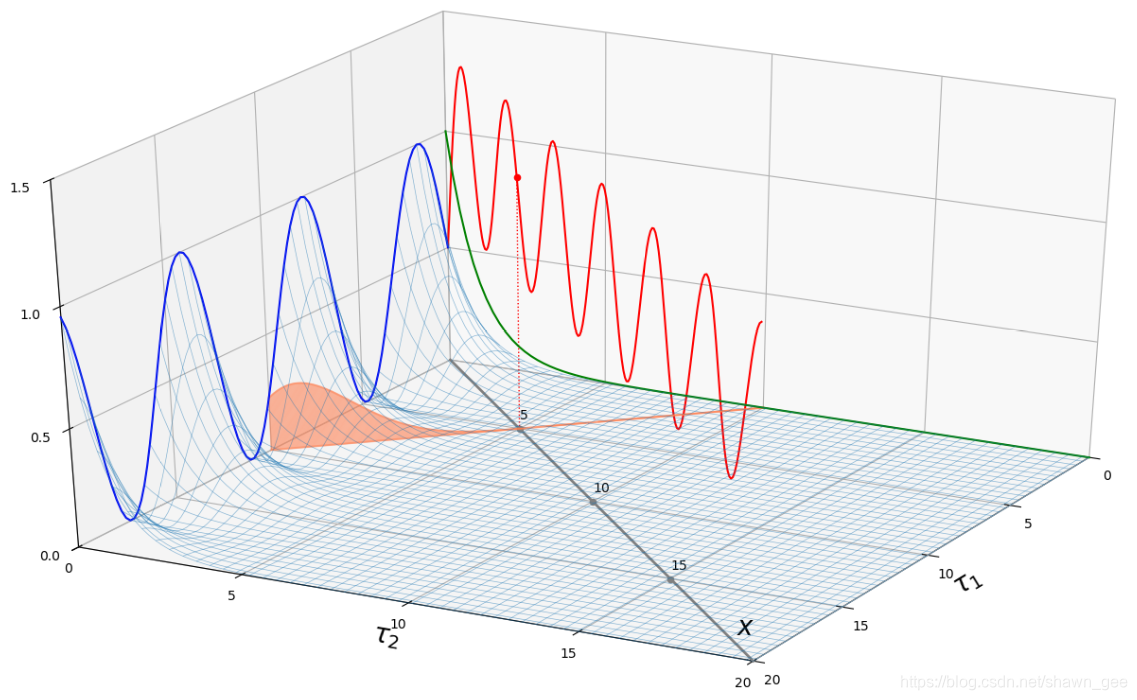

将以上4张图合并到一个三维空间中，各函数图颜色保持不变，蓝色曲线是函数 $f(\tau_1)$ ，绿色曲线是函数 $g(\tau_2 )$ ，红色曲线是卷积函数 $h(x)$ ，橙色曲线是函数 $f(\tau_1) g(\tau_2) \quad |_{\tau_1+\tau_2=10}$ ，网格就是整个完整的被积函数 $f(\tau_1) g(\tau_2)$ 曲面，橙色面就是经过直线 $\tau_1+\tau_2=10$ 的垂直面截面，如下所示：

从上图可以看出卷积曲线就是由无数个垂直于直线 $\tau_1+\tau_2=x \quad , x \in \mathbb{R}$ 的面去和被积函数曲面相交，并计算截面面积后所得到的。也就是说，整个三维空间沿着平面 $y=-x$ 的轨迹向原点方向压缩成了一个二维空间，整个过程中，除了 $\tau_1$ 和 $\tau_2$ 外的第三维度不变，维度 $\tau_1$ 和 $\tau_2$ 压缩成了 $x$ ，就是上图的灰色直线（注意 $x$ 轴的刻度和 $\tau_1$ $\tau_2$ 轴刻度的关系），这就是三维空间中卷积的降维过程。

将上述过程拓展到大于三维的空间：将 $n$ 维空间中的被积函数沿着超平面 $\boldsymbol{\tau}_1 - \boldsymbol{\tau}_2 = 0$ 的方向，将无数个垂直经过 $\boldsymbol{\tau}_1+\boldsymbol{\tau}_2=\textbf{\emph x}$ （ $\textbf{\emph x} \in \mathbb{R}^{n-2}$ ）的 $n-1$ 维超平面和被积函数相交所得到的“超截面”的“超体积”“卷”成一个 $n-2$ 维超曲面，之所以用卷而不是压，是因为整个过程连减两维（就像在三维空间中把一张布卷成一根绳子）。
