1、和弦图的简介

和弦图，可以算是弧长链接图的一种变体图形，是一种显示矩阵中数据间相互关系的可视化方法，节点数据沿圆周径向排列，节点之间使用带权重（有宽度）的弧线链接。和弦图的节点使用权重线性布局，节点权重即决定节点大小，又决定节点位置，同时和弦图的连线使用源权重和目标权重控制线宽，粗细非均匀，而且和弦图的节点宽度为连线宽度之和，节点处的连线平铺不重叠。

2、和弦图的应用场景

1）适用场景

和弦图用于探索实体组之间的关系。 它们被生物科学界广泛用于可视化基因数据，在Wired，New York Times和American Scientist等刊物上也被称为信息图表(info graphics)。和弦图可用于展示层次结构中的依赖关系，也可以用于展示同级实体之间的流通关系。

2）不适用场景

和弦图属于特殊图表，适用范围比较小，不太适合常规的一些数据展示。

3、具体操作

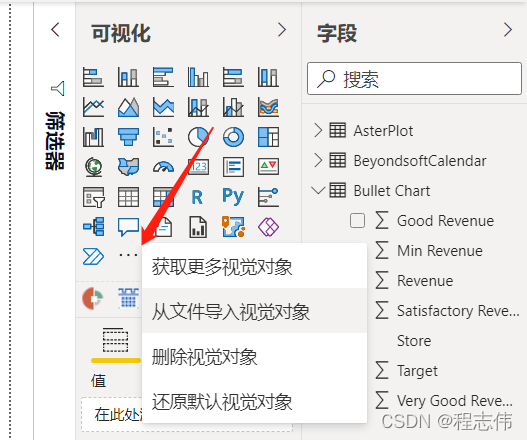

    1.在Power BI中导入可视化效果， 点击… 选择导入自定义视觉对象，点击导入。

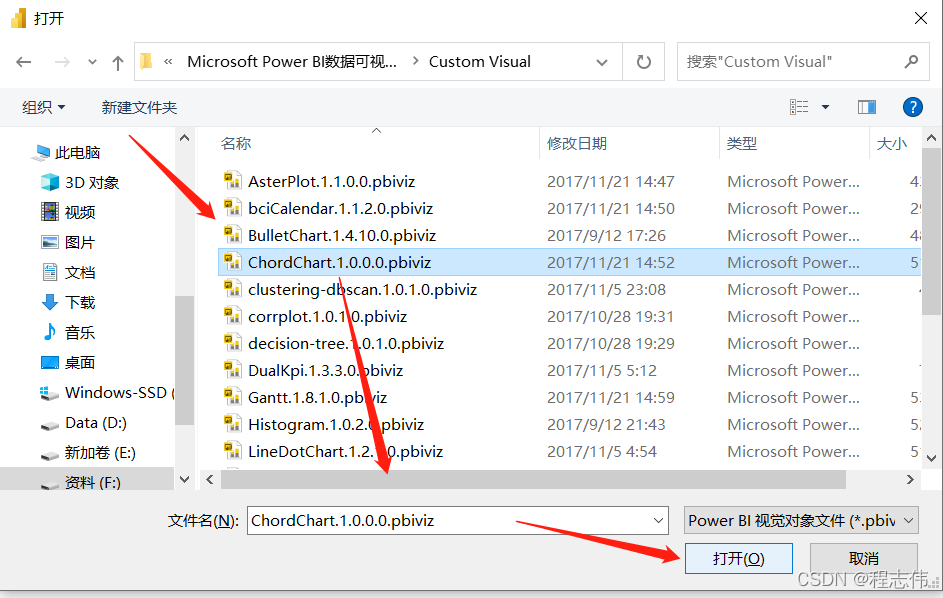

     2. 选择我们需要导入的视觉对象。

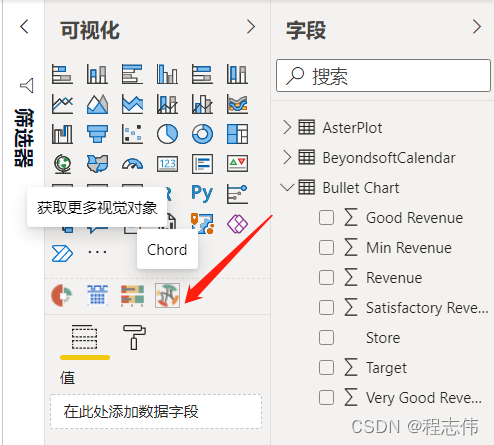

     3. 在可视化就会出现新的图形。

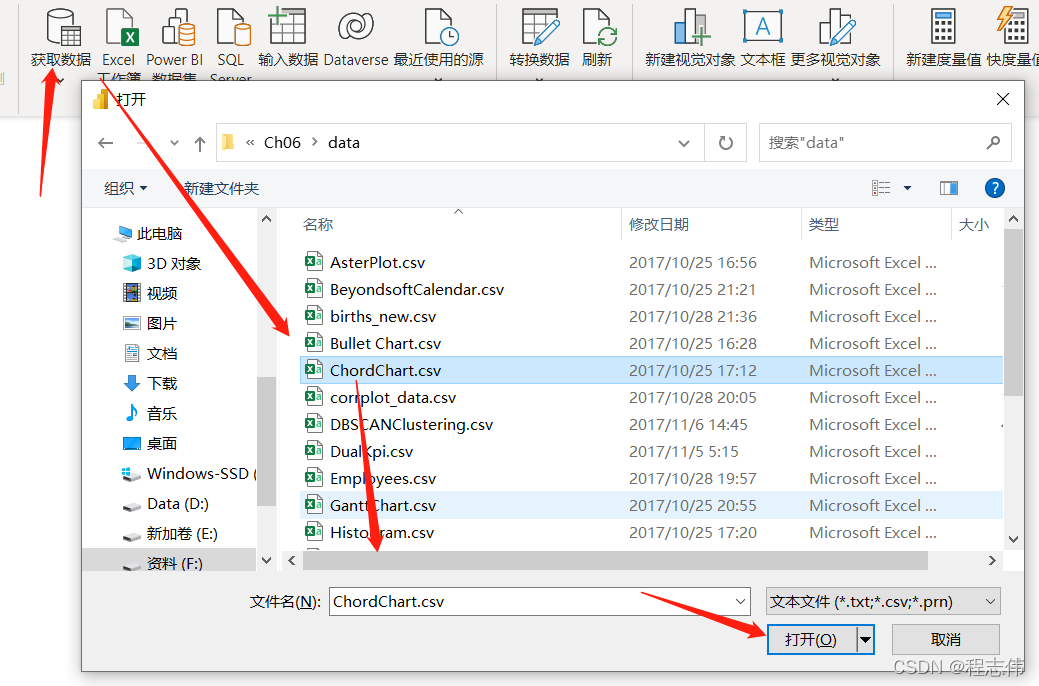

    4.导入“ChordChart.csv”数据。

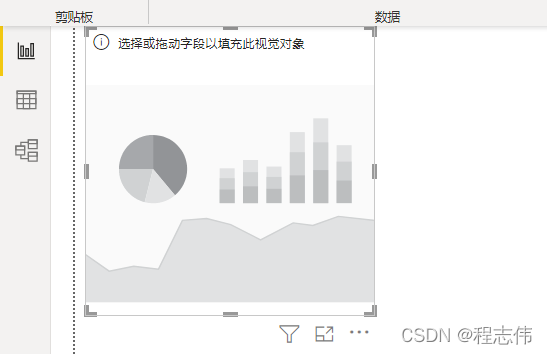

    5. 单击“可视化”窗格中的“和弦图”图标， 在画布区域会出现该图的模板， 由于没有填入数据， 因此图是灰色的。

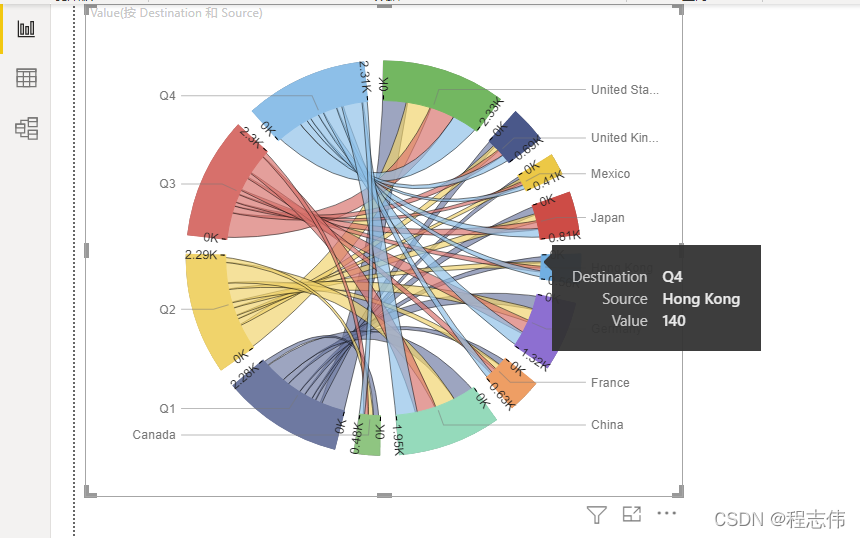

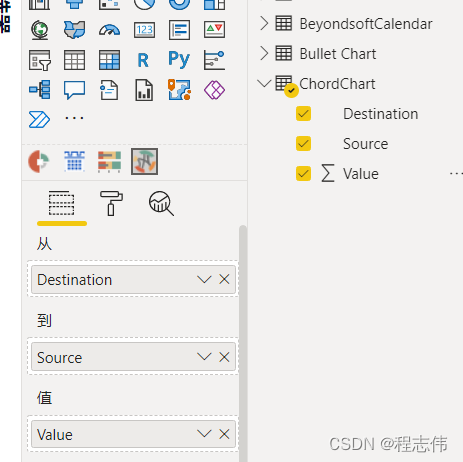

    6. 在“字段”窗格中， 将所有的字段拖入“可视化”窗格相应的设置项中， 在Power BI画布中会显示设置后的和弦图。



    7. 可以根据实际需要对图形进行适当的调整， 如图形大小、颜色，这就是看个人的审美了，自己动手调整。

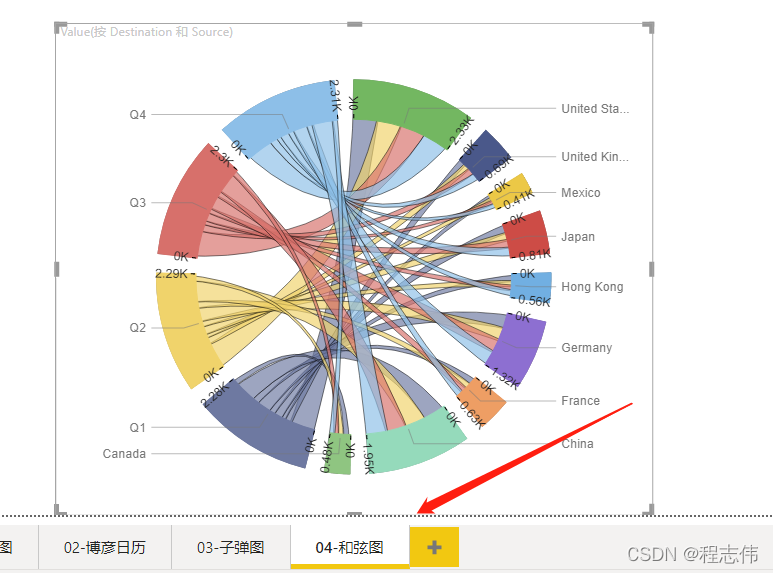

    8. 重命名为04-和弦图，保存。
